Máy hàn ống thép hợp kim với bộ tích lũy và bàn chạy ra để sản xuất ống công nghiệp liên tục

Tổng quan sản phẩm

Máy hàn ống thép hợp kim với bộ tích tụ và Run Out Table được thiết kế để sản xuất liên tục các ống thép hợp kim hàn được sử dụng trong các cấu trúc công nghiệp, sản xuất máy móc,vận chuyển chất lỏng, xây dựng và sản xuất thiết bị.

Không giống như một máy hình thành ống đơn giản, dòng này là một giải pháp sản xuất ống hàn hoàn chỉnh. Nó kết hợp uncoiling, liên kết dải, lưu trữ vật liệu, hình thành, hàn tần số cao, kích thước, cắt,và xả ống vào một quá trình liên tục.

Bộ tích lũy giúp giảm việc ngừng sản xuất trong quá trình thay cuộn. Bàn chạy hỗ trợ xả ống hoàn thành, làm mát, kiểm tra và thu thập sau khi cắt.Đối với khách hàng cần sản lượng ổn định, sự nhất quán ống tốt hơn và thời gian ngừng hoạt động thấp hơn, cấu hình này phù hợp hơn so với máy hàn cơ bản mà không có vật liệu đệm.

Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd cung cấp dây chuyền sản xuất ống hàn dựa trên kích thước ống, độ dày tường, chất lượng vật liệu, yêu cầu tốc độ, bố trí nhà máy,và nhu cầu chế biến hạ lưu.

Nguyên nhân

Nhiều người mua tìm kiếm một máy hàn ống thép hợp kim vì dây chuyền sản xuất hiện tại của họ không thể duy trì sản lượng ổn định hoặc chất lượng ống.

Các vấn đề phổ biến không chỉ liên quan đến đơn vị hàn. Trong nhiều nhà máy, mất sản xuất đến từ thay đổi cuộn dây thường xuyên, cho ăn dải không ổn định, độ chính xác hình thành kém, kiểm soát đường may yếu,chiều dài cắt không chính xác, hoặc xử lý ống hoàn thành không hiệu quả.

Các đường ống thép hợp kim thường đòi hỏi sự ổn định hình thành mạnh hơn so với các đường ống thép carbon thấp thông thường.và hệ thống xả không phù hợp đúng, các khiếm khuyết có thể xuất hiện, chẳng hạn như sự không ổn định của đường hàn, độ oval của ống, vết trầy xước bề mặt, độ thẳng kém và chiều dài cắt không đều.

Một vấn đề phổ biến khác là gián đoạn sản xuất. Không có bộ tích lũy, toàn bộ đường dây có thể cần phải chậm lại hoặc dừng lại khi người vận hành thay đổi cuộn dây.Điều này làm giảm sản lượng hàng ngày và tăng chi phí lao động.

Do đó, lựa chọn một máy hàn ống không chỉ là về việc mua một máy. Nó là về việc phù hợp toàn bộ quy trình sản xuất với vật liệu, thông số kỹ thuật ống, tốc độ sản xuất,và ứng dụng cuối cùng.

Giải pháp

Máy hàn ống thép hợp kim này giải quyết các vấn đề trên thông qua bố trí sản xuất liên tục với bộ tích lũy và bàn chạy ra.

Bộ tích lũy lưu trữ vật liệu dải trước khi hình thành và hàn. Trong quá trình thay đổi cuộn hoặc hàn dải, bộ tích lũy cung cấp vật liệu tạm thời cho nhà máy ống chính.Điều này cho phép các phần hình thành và hàn để tiếp tục chạy trơn tru hơn và giảm thời gian ngừng sản xuất.

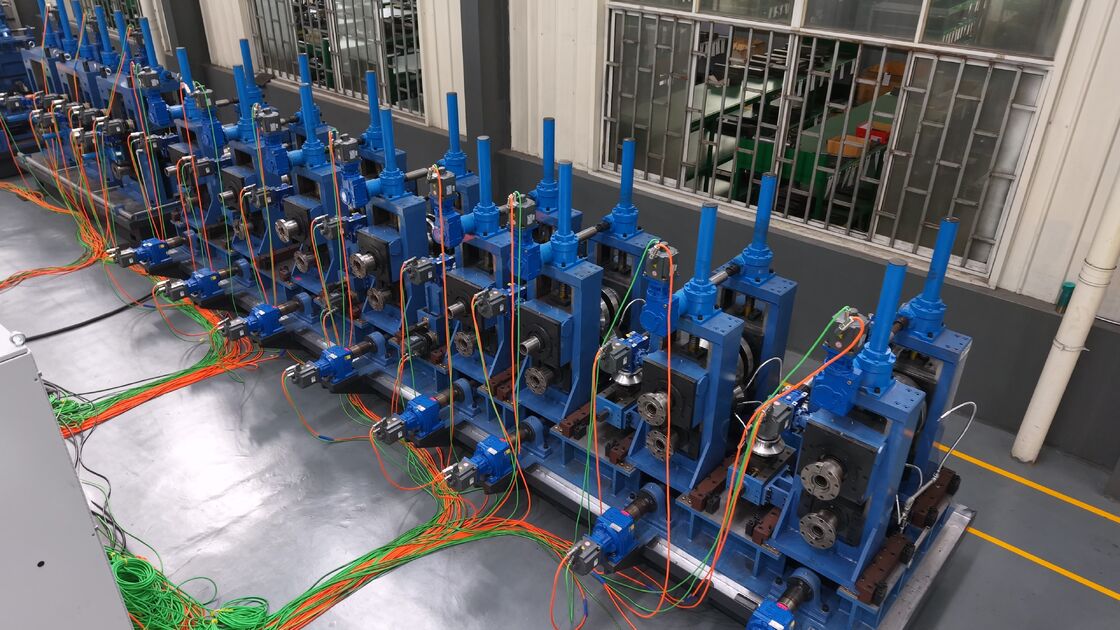

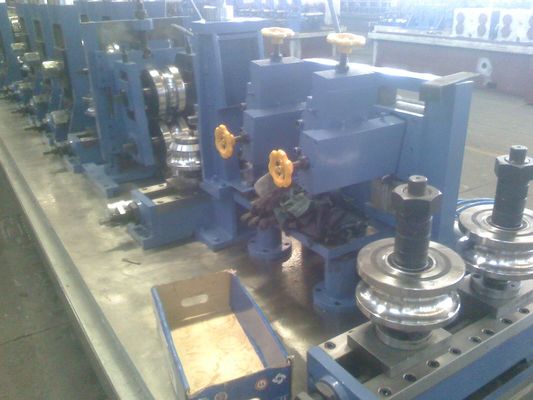

Phần hình thành dần dần uốn cong dải thép hợp kim thành hình ống tròn thông qua các cuộn chính xác.Thiết kế ổn định là quan trọng bởi vì nó trực tiếp ảnh hưởng đến vị trí may hàn và hình học ống.

Phần hàn tần số cao làm nóng các cạnh dải và kết hợp chúng thành một ống hàn. Sau khi hàn, ống đi vào phần kích thước, nơi các con lăn điều chỉnh đường kính ống, hình tròn,và độ chính xác kích thước.

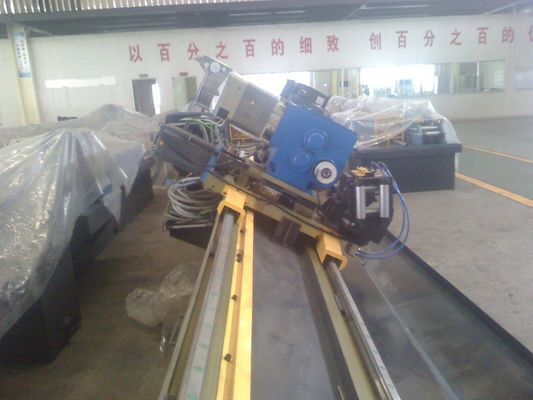

Chiếc cưa bay hoặc cưa lạnh cắt ống vào chiều dài cần thiết mà không dừng toàn bộ đường dây. sau khi cắt, bàn chạy nhận và chuyển các ống hoàn thành để kiểm tra, thu thập,hoặc chế biến thêm.

Đối với khách hàng sản xuất ống thép hợp kim cho các ứng dụng công nghiệp, hệ thống này cải thiện tính liên tục sản xuất, tính nhất quán của ống và hiệu quả của xưởng.

Thông số kỹ thuật

Các thông số kỹ thuật cuối cùng nên được xác nhận theo phạm vi đường kính ống của khách hàng, phạm vi độ dày tường, loại thép, đầu ra cần thiết và bố cục nhà máy.

Ứng dụng

Máy hàn ống thép hợp kim này phù hợp với các nhà máy cần sản xuất ống hàn liên tục với chất lượng hình thành và hàn ổn định.

Trong xây dựng và các ứng dụng thép cấu trúc, máy có thể sản xuất ống được sử dụng cho khung, hỗ trợ, cột, hàng rào và các cấu trúc thép chung.

Trong sản xuất máy móc, ống hàn bằng thép hợp kim có thể được sử dụng cho khung thiết bị, các thành phần cơ khí, hệ thống vận chuyển và chế tạo công nghiệp.

Trong các ứng dụng đường ống chất lỏng và kỹ thuật, dây chuyền có thể sản xuất các đường ống hàn cho vận chuyển không quan trọng, hệ thống công nghiệp và cơ sở chế biến,tùy thuộc vào tiêu chuẩn vật liệu và yêu cầu kiểm tra của khách hàng.

Đối với các trung tâm dịch vụ thép và các nhà sản xuất ống, bộ tích lũy và bàn chạy ra đặc biệt hữu ích vì chúng cải thiện tính liên tục sản xuất và giảm áp lực xử lý bằng tay sau khi cắt.

Máy này cũng phù hợp với khách hàng có kế hoạch nâng cấp từ sản xuất xử lý bằng tay tốc độ thấp sang dây chuyền sản xuất ống hàn ổn định và liên tục hơn.

Làm thế nào nó hoạt động

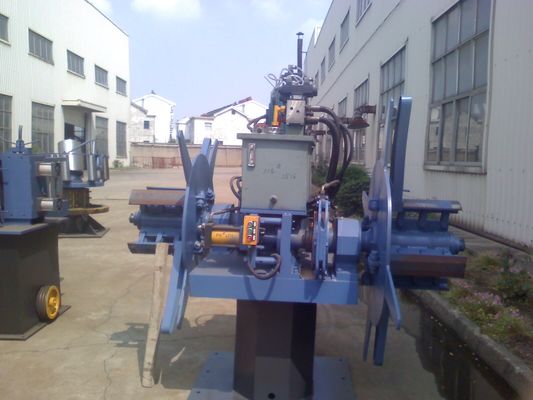

Quá trình sản xuất bắt đầu với việc tải cuộn dây thép. Máy mở cuộn dây thép và gửi nó vào phần cắt và hàn. Khi một cuộn dây gần như hoàn thành, nó sẽ được chuyển sang một bộ phận khác.đuôi của cuộn cũ và đầu của cuộn mới được kết hợp.

Sau khi nối dải, vật liệu đi vào bộ tích lũy. Bộ tích lũy lưu trữ đủ dải để giữ cho phần hình thành và hàn chính hoạt động trong khi người vận hành hoàn thành việc chuẩn bị thay đổi cuộn dây.

Tiếp theo, dải vào phần tạo thành. Một loạt các cuộn hình thành dần hình dáng dải phẳng thành hình ống mở.

Sau đó, đường ống đi qua đơn vị hàn tần số cao. Các cạnh dải được làm nóng và ép lại với nhau để tạo thành một đường hàn liên tục.Coi chừng các yêu cầu của đường ống có thể được sử dụng..

Phần định kích thước điều chỉnh kích thước ống và cải thiện độ tròn hoặc chính xác hình dạng. Sau khi định kích thước, ống được cắt thành các chiều dài cố định bằng cưa bay hoặc cưa lạnh.

Cuối cùng, các đường ống hoàn thành được di chuyển lên bàn chạy ra. Các nhà khai thác có thể kiểm tra, thu thập, gói, hoặc chuyển các đường ống đến các thiết bị hạ lưu.

Cách chọn

Khi chọn một máy hàn ống thép hợp kim, yếu tố đầu tiên là phạm vi kích thước ống. Mô hình máy phải phù hợp với đường kính ống tối thiểu và tối đa hoặc kích thước ống vuông được yêu cầu bởi thị trường của bạn.

Yếu tố thứ hai là độ dày của tường. ống thép hợp kim dày hơn đòi hỏi các giá đỡ hình thành mạnh hơn, khả năng hàn cao hơn và thiết kế kích thước ổn định hơn.

yếu tố thứ ba là chất lượng vật liệu. thép hợp kim có sức mạnh khác nhau và hình thành hành vi so với thép carbon thông thường. thiết kế cuộn, động cơ sức mạnh, cấu trúc hình thành,và công suất hàn nên được lựa chọn theo dải thép thực tế.

Điều thứ tư là tốc độ sản xuất. Một đường dây tốc độ cao hơn có thể tăng sản lượng, nhưng chỉ khi bộ tích tụ, hệ thống hàn, hệ thống cắt và bàn chạy được kết hợp đúng.

yếu tố thứ năm là quá trình hạ lưu. nếu khách hàng cần thẳng, thử nghiệm thủy lực, mặt cuối, thử nghiệm siêu âm, thử nghiệm dòng xoáy, đánh dấu, sơn, hoặc đóng gói tự động,Những điều này nên được lên kế hoạch ngay từ đầu dự án.

Yếu tố thứ sáu là bố trí nhà máy. Chiều dài máy, diện tích lưu trữ cuộn dây, không gian cho người vận hành, hướng xả ống và công suất cần cẩu đều ảnh hưởng đến thiết kế cuối cùng của dây chuyền.

Đối với khách hàng cần sản xuất ổn định lâu dài, tốt hơn là chọn một giải pháp sản xuất hoàn chỉnh thay vì chọn từng máy riêng biệt.cải thiện hiệu quả sản xuất, và giúp bảo trì trong tương lai dễ dàng hơn.

Câu hỏi thường gặp

1Chức năng của bộ tích tụ trong một máy hàn ống thép hợp kim là gì?

Khi người vận hành thay đổi cuộn dây hoặc kết hợp các dải, bộ tích lũy tiếp tục cung cấp vật liệu cho nhà máy ống chính.Điều này làm giảm việc dừng lại và cải thiện hiệu quả sản xuất hàng ngày.

2Tại sao một bàn chạy ra là quan trọng sau khi cắt ống?

Bàn chạy nhận các ống hoàn thành sau khi cắt. Nó giúp chuyển, làm mát, kiểm tra và thu thập ống theo cách có trật tự.xử lý ống hoàn thành có thể trở nên chậm, không an toàn, hoặc không hiệu quả.

3Máy này có thể sản xuất cả ống thép carbon và ống thép hợp kim không?

Vâng, máy có thể được thiết kế cho thép carbon, thép hợp kim thấp, và dải thép hợp kim. Tuy nhiên, thiết kế cuối cùng phụ thuộc vào loại thép, kích thước ống, độ dày tường, yêu cầu hàn,và tốc độ sản xuất.

4Làm thế nào tôi biết mô hình nào phù hợp với nhà máy của tôi?

Bạn cần xác nhận phạm vi đường kính ống, độ dày tường, chất lượng vật liệu, công suất hàng năm, tốc độ yêu cầu, chiều dài cắt và bố cục nhà máy.Nhà cung cấp có thể đề nghị cấu trúc hình thành, hệ thống hàn, loại tích lũy, hệ thống cắt, và chạy ra thiết kế bàn.

5Có thể tùy chỉnh dòng với kiểm tra và trang bị hoàn thiện?

Vâng. thiết bị tùy chọn có thể bao gồm máy thẳng, máy thử hydro, kiểm tra dòng điện xoáy, kiểm tra siêu âm, máy đối diện cuối, máy đánh dấu, hệ thống sơn, hệ thống cân,và hệ thống đóng góiCác tùy chọn này nên được lựa chọn theo ứng dụng ống cuối cùng và tiêu chuẩn chất lượng của khách hàng.

Kết luận

Máy hàn ống thép hợp kim với bộ tích lũy và bàn chạy không chỉ là một máy hàn. nó là một giải pháp sản xuất hoàn chỉnh cho các nhà máy cần sản xuất ống liên tục,chất lượng hàn ổn định, kích thước chính xác, và xử lý ống hoàn thành hiệu quả.

Đối với người mua so sánh các giải pháp máy ống khác nhau, chìa khóa là đánh giá toàn bộ quy trình: cấp vật liệu, lưu trữ dải, chính xác hình thành, ổn định hàn, chất lượng cắt,và hiệu suất xả ốngMột dây chuyền sản xuất phù hợp có thể giảm thời gian ngừng hoạt động, cải thiện sản lượng và hỗ trợ sản xuất ống công nghiệp lâu dài.
