Thông tin chi tiết sản phẩm:
|
| loại hàn: | Hàn tần số cao | Ứng dụng: | Ống thép tiêu chuẩn ASTM, ống tiêu chuẩn EN |
|---|---|---|---|
| Loại hình thành: | Tạo hình bằng con lăn | Tính năng: | Tốc độ cao, Độ chính xác cao |
| Yêu cầu đặc biệt: | có thể được thiết kế theo yêu cầu của khách hàng | ||
| Làm nổi bật: | ống thép erw,nhà máy ống erw |
||
ZHANGJIAGANG ZHONGYUE SELDED PIPE MILL_MODEL ZY45
Máy hàn ống hình chữ nhật được thiết kế để sản xuất liên tục các ống thép hàn hình vuông và hình chữ nhật từ thép carbon, thép hợp kim thấp, thép cán lạnh, thép cán nóng,và cuộn dây thép galvanized.
Máy này phù hợp với các nhà sản xuất cần độ chính xác hình thành ổn định, chất lượng may hàn đáng tin cậy và sản xuất ống hiệu quả cho xây dựng, cấu trúc công nghiệp, khung đồ nội thất,khung máy móc, và các ứng dụng cơ cấu chung.
Mặc dù một số người mua tìm kiếm "cối xay ống liền mạch", thiết bị này về mặt kỹ thuật là một nhà máy ống hàn.Nó chủ yếu được sử dụng để sản xuất ống hình chữ nhật hàn tần số cao và có thể được cấu hình cho các yêu cầu ống cấu trúc liên quan đến ASTM, chẳng hạn như đường ống vuông và hình chữ nhật hàn lạnh.
Nhiều nhà sản xuất ống phải đối mặt với cùng một vấn đề: máy có thể làm ống hình chữ nhật, nhưng ống cuối cùng không đủ ổn định để sử dụng cấu trúc.
Các vấn đề phổ biến bao gồm biến dạng góc, nứt may, kích thước ống không ổn định, độ thẳng kém, đầu cắt thô và hiệu quả sản xuất thấp trong quá trình thay đổi kích thước.
Đối với các khách hàng nhắm mục tiêu thị trường liên quan đến ASTM, thách thức không chỉ là làm cho hình dạng ống.và chất lượng cắt trên toàn bộ dây chuyền.
Một máy hàn ống hình chữ nhật đủ điều kiện không nên được lựa chọn chỉ theo kích thước ống. nó nên được lựa chọn theo tiêu chuẩn ống, độ dày tường, loại thép, tốc độ sản xuất, phương pháp hình thành,công suất hàn, độ chính xác cắt và yêu cầu kiểm tra hạ lưu.
Các vấn đề về chất lượng ống hình chữ nhật thường xuất phát từ việc hình thành không ổn định và quá trình phù hợp kém.
Khi chiều rộng dải, thiết kế vượt qua cuộn, hình thành góc, nhiệt độ hàn, và áp suất kích thước không phù hợp chính xác, ống có thể trông chấp nhận được bên ngoài nhưng thất bại trong việc cắt, uốn cong,hàn, hoặc sử dụng cấu trúc.
Đối với ống hình chữ nhật và hình vuông, các góc đặc biệt quan trọng. Nếu lực hình thành quá cao, các góc có thể bị căng quá mức. Nếu lực hình thành quá thấp, các góc có thể bị căng quá mức.ống có thể mất độ chính xác kích thước sau khi hàn và làm mát.
Chất lượng may hàn là một nguyên nhân chính khác. Trong hàn tần số cao, các cạnh dải phải đạt nhiệt độ chính xác trước khi hàn ép.Quá ít nhiệt có thể gây ra sự liên kết hàn yếu.
Sự bất ổn sản xuất cũng gây ra bởi việc xử lý cuộn dây kém. Nếu đường dây không có bộ tích lũy hiệu quả, mỗi lần thay đổi cuộn dây sẽ ngăn chặn phần hình thành và hàn.Điều này làm giảm sản lượng và tăng phế liệu trong khi khởi động lại.
Máy hàn ống hình chữ nhật này cung cấp một giải pháp sản xuất ống hoàn chỉnh từ tải cuộn dây đến cắt ống hoàn thành.
Dòng thông thường bao gồm uncoiler, cắt và đầu máy hàn, băng tích lũy, hình thành máy xay, máy hàn tần số cao, xử lý hàn may, phần làm mát, máy đo, thiết bị thẳng,cưa bay hoặc cưa lạnh, bàn chạy ra, và thiết bị kiểm tra tùy chọn.
Phần hình thành được thiết kế để dần dần uốn cong dải thép thành hình dạng ống cần thiết.Thiết kế thông qua cuộn phù hợp giúp giảm căng thẳng hình thành và cải thiện độ ổn định góc cho ống hình chữ nhật và hình vuông.
Hệ thống hàn tần số cao làm nóng các cạnh dải và hoàn thành hàn may theo chiều dọc thông qua cuộn ép.Quá trình này được sử dụng rộng rãi cho sản xuất ống hàn vì nó cung cấp tốc độ cao, hoạt động liên tục, và kiểm soát may ổn định.
Phần kích thước điều chỉnh kích thước cuối cùng của ống sau khi hàn và làm mát. Đối với sản xuất ống cấu trúc liên quan đến ASTM, phần này rất quan trọng để kiểm soát kích thước bên ngoài, hình dạng gócthẳng thắn, và kết thúc kết cấu ống.
Đối với khách hàng yêu cầu kiểm soát chất lượng cao hơn, dây chuyền có thể được trang bị kiểm tra điện xoáy trực tuyến, kiểm tra siêu âm, kiểm tra thủy tĩnh, đối diện cuối, đánh dấu, đóng gói,và hệ thống xếp chồng tự động.
Zhongyue Metallurgy Equipment Technology có thể cấu hình dòng theo bản vẽ ống của khách hàng, loại thép, công suất sản xuất, bố trí xưởng và yêu cầu thị trường mục tiêu.
Các thông số kỹ thuật sau đây là các tham số tham chiếu cho một máy hàn ống hình chữ nhật.chất lượng vật liệu, và yêu cầu đầu ra.
| Điểm | Thông số kỹ thuật tham chiếu |
|---|---|
| Loại sản phẩm | Máy hàn ống hình chữ nhật / ERW Tube Mill |
| Hình dạng ống áp dụng | Bụi vuông, ống hình chữ nhật, ống tròn đến vuông, ống cấu trúc đặc biệt |
| Vật liệu thô | Thép carbon, thép hợp kim thấp, thép valve lạnh, thép valve nóng, thép kẽm |
| Kích thước ống tham chiếu | Bụi vuông: 20 × 20 mm đến 100 × 100 mm; ống hình chữ nhật: tùy chỉnh |
| Độ dày tường tham chiếu | 1.0 mm đến 4,5 mm, tùy thuộc vào vật liệu và kích thước ống |
| Tốc độ sản xuất | 20×80 m/min, tùy thuộc vào kích thước ống và độ dày tường |
| Phương pháp hàn | hàn tần số cao / hàn ERW |
| Phương pháp hình thành | Làm hình tròn thành hình vuông hoặc hình vuông trực tiếp, tùy chỉnh theo yêu cầu của sản phẩm |
| Phương pháp cắt | Cây cưa bay hoặc cưa lạnh |
| Cung cấp điện | 380V / 50Hz / 3 giai đoạn hoặc tùy chỉnh |
| Quá trình chính | Giải nén, hàn cắt, tích lũy, hình thành, hàn HF, kích thước, cắt, chạy ra |
| Thiết bị tùy chọn | Kiểm tra dòng Eddy, kiểm tra siêu âm, thử nghiệm hydro, mặt cuối, đánh dấu, đóng gói |
Máy hàn ống hình chữ nhật này phù hợp với sản xuất ống cấu trúc và công nghiệp, nơi yêu cầu độ bền, độ chính xác kích thước và chất lượng hàn ổn định.
Máy có thể sản xuất các phần rỗng hình vuông và hình chữ nhật cho khung tòa nhà, cấu trúc thép, cầu, nền tảng và hệ thống hỗ trợ.
Đối với các thị trường có liên quan đến ASTM, ống cấu trúc hình chữ nhật thường được sử dụng trong các cấu trúc thép hàn, bót hoặc lắp ráp, nơi mà tính nhất quán của ống ảnh hưởng trực tiếp đến chất lượng lắp đặt.
Các ống hình chữ nhật được sử dụng rộng rãi trong khung máy móc, cơ sở thiết bị, kệ kho, khung vận chuyển và cấu trúc hỗ trợ công nghiệp.
Đối với các ứng dụng này, tính thẳng, độ ổn định góc và độ bền may hàn quan trọng hơn chỉ là tốc độ sản xuất.
Máy cũng có thể được cấu hình cho ống đồ nội thất, khung bàn, khung ghế, giá trưng bày và các sản phẩm kim loại thương mại.
Đối với các sản phẩm có thể nhìn thấy, chất lượng cắt, kết thúc bề mặt ống và hình dạng góc ổn định rất quan trọng cho việc đánh bóng, sơn và lắp ráp hạ lưu.
Các ống hình vuông và hình chữ nhật cũng được sử dụng trong các hệ thống lắp đặt năng lượng mặt trời, cấu trúc nhà kính, hàng rào, hàng rào và xây dựng thép nhẹ.
Các ứng dụng này đòi hỏi sản xuất hiệu quả và kích thước ống lặp lại để hỗ trợ lắp đặt hàng loạt.

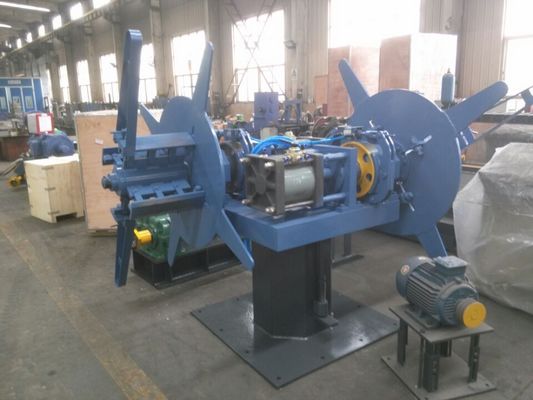

Quá trình sản xuất bắt đầu từ việc tải cuộn dây thép. Máy mở cuộn dây thép vào đường dây, và máy hàn cắt và kết nối đuôi của một cuộn dây với đầu của cuộn dây tiếp theo.
Bộ tích lũy lưu trữ đủ dải để giữ cho phần hình thành và hàn hoạt động trong quá trình thay đổi cuộn dây. Điều này cải thiện tính liên tục sản xuất và giảm chất thải vật liệu.

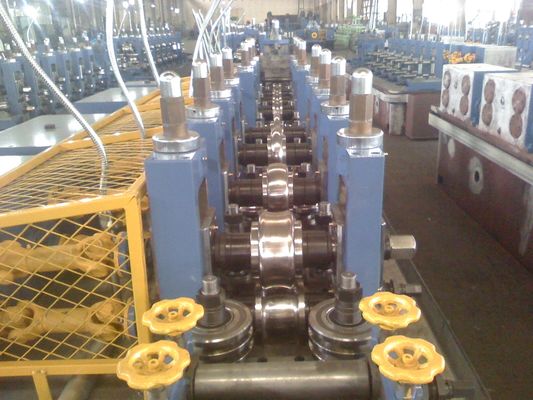

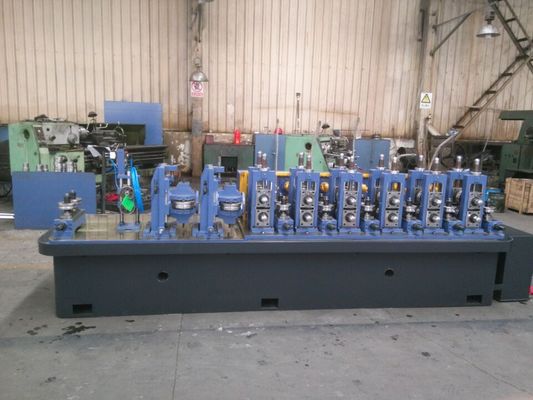

Máy tạo hình dần dần uốn cong dải phẳng thành hình ống thông qua nhiều giá đỡ.
Sau khi hình thành, các cạnh dải đi vào phần hàn tần số cao. Các cạnh được làm nóng và ép lại với nhau bằng cuộn ép để tạo thành một đường hàn theo chiều dọc.
Sau đó, ống hàn đi qua các phần làm mát và kích thước. Máy xay kích thước sửa sai kích thước bên ngoài, cải thiện tính thẳng và ổn định hình chữ nhật cuối cùng.

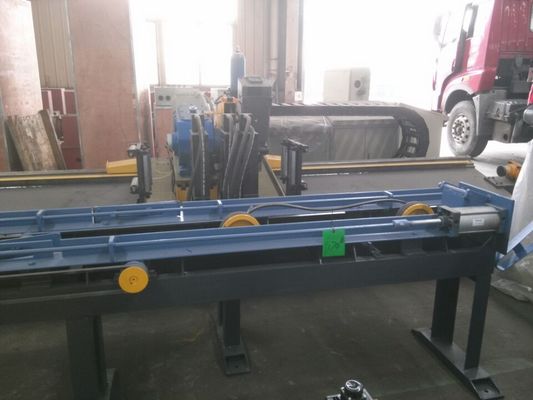

Cuối cùng, cưa bay hoặc cưa lạnh cắt ống thành các chiều dài cần thiết.
Trước khi chọn máy, xác nhận liệu ống hoàn thành có phải đáp ứng tiêu chuẩn ASTM A500, ASTM A513, EN, BS, JIS hoặc tiêu chuẩn thị trường khác không.
Các tiêu chuẩn khác nhau có thể yêu cầu các loại vật liệu khác nhau, dung sai kích thước, chất lượng may hàn, phương pháp kiểm tra và chế biến hạ lưu.
Kích thước ống và độ dày tường quyết định mô hình máy xay, thiết kế cuộn, sức mạnh động cơ, lực hình thành, sức mạnh hàn và hệ thống cắt.
Máy sản xuất ống đồ nội thất mỏng khác với máy sản xuất ống hình chữ nhật cấu trúc dày.
Việc tạo hình tròn đến vuông phù hợp với nhiều dây chuyền sản xuất ống ERW thông thường và cung cấp phạm vi kích thước linh hoạt.
Việc tạo hình vuông trực tiếp có thể giảm thời gian thay đổi cuộn và cải thiện hiệu quả cho sản xuất ống vuông và hình chữ nhật, đặc biệt là khi thay đổi kích thước thường xuyên là cần thiết.
Năng lượng hàn tần số cao nên được lựa chọn theo độ dày tường, chất lượng vật liệu, tốc độ sản xuất và kích thước ống.
Nếu công suất hàn quá nhỏ, kết nối may có thể không ổn định. Nếu quá lớn, nó có thể làm tăng tác động nhiệt, đục và lãng phí năng lượng.
Cây cưa bay phù hợp với sản xuất liên tục và cắt ống chung.
Cây cưa lạnh được khuyến cáo khi khách hàng cần chất lượng bề mặt cắt tốt hơn, ít đục, độ chính xác chiều dài cao hơn và cải thiện hiệu quả xử lý hạ lưu.
Nếu nhà máy có kế hoạch mở rộng sang các kích thước ống lớn hơn, sản xuất tường dày hơn, hoặc các thị trường xuất khẩu tiêu chuẩn cao hơn, máy nên dành năng lực cho động cơ mạnh hơn, hệ thống kiểm tra,đóng gói tự động, và thay đổi kích thước nhanh hơn.
Một lựa chọn máy móc tốt nên giải quyết vấn đề sản xuất ngày hôm nay và để lại không gian cho việc nâng cấp sản phẩm ngày mai.
Máy này dành cho sản xuất ống hình chữ nhật hàn. Nó sử dụng hàn tần số cao để kết hợp các cạnh dải và sản xuất các ống hàn hình vuông hoặc hình chữ nhật.
Thuật ngữ "máy ống không may" có thể xuất hiện trong tìm kiếm của người mua, nhưng máy này không phải là một dây chuyền ép nóng hoặc đâm để sản xuất ống không may thực sự.
Vâng, dòng có thể được cấu hình cho sản xuất ống cấu trúc hình chữ nhật và hình vuông liên quan đến ASTM.
Sự phù hợp cuối cùng phụ thuộc vào chất lượng nguyên liệu thô, kích thước ống, chất lượng hàn, dung nạp kích thước, quy trình kiểm tra và thông số kỹ thuật ASTM mục tiêu của khách hàng.
Thông tin chính bao gồm phạm vi kích thước ống, phạm vi độ dày tường, loại thép, công suất hàng năm, yêu cầu tốc độ sản xuất, nguồn điện, bố trí xưởng, chiều dài cắt,và yêu cầu kiểm tra.
Nếu khách hàng đã hoàn thành bản vẽ ống hoặc các yêu cầu tiêu chuẩn, cấu hình máy có thể chính xác hơn.
Việc tạo hình tròn thành vuông trước tiên tạo ra một ống tròn và sau đó kích thước nó thành hình vuông hoặc hình chữ nhật.
Hình dạng hình vuông trực tiếp hình thành dải trực tiếp hơn thành ống hình vuông hoặc hình chữ nhật.Nó có thể giảm thời gian thay đổi cuộn và cải thiện hiệu quả khi nhà máy chủ yếu sản xuất ống vuông và hình chữ nhật.
Máy có thể được tùy chỉnh theo kích thước ống, độ dày tường, vật liệu, đầu ra, bố trí xưởng, mức độ tự động hóa, phương pháp cắt và yêu cầu kiểm tra.
Đối với các dự án xuất khẩu, Zhongyue Metallurgy Equipment Technology cũng có thể cung cấp thiết kế bố trí, truyền thông kỹ thuật, cấu hình dây chuyền sản xuất, hướng dẫn lắp đặt và hỗ trợ sau bán hàng.
Bài viết này sẽ giải thích nhiệt hàn, áp suất ép, chuẩn bị cạnh, xử lý đường hàn và các khiếm khuyết đường hàn phổ biến.
Nó giúp người dùng hiểu cách máy hoạt động và tại sao sự ổn định hàn ảnh hưởng đến hiệu suất ống hoàn thành.
Bài viết này sẽ giải thích nhu cầu từ xây dựng, cấu trúc thép, khung công nghiệp và thị trường xuất khẩu.
Nó nên tập trung vào lý do tại sao độ chính xác của ống, độ bền sợi hàn và tính liên tục sản xuất quan trọng đối với sản xuất ống liên quan đến ASTM.
Nội dung trường hợp này nên hiển thị ứng dụng của khách hàng, phạm vi kích thước ống, mục tiêu sản xuất, lựa chọn cấu hình và kết quả sản xuất cuối cùng.
Nó giúp xây dựng sự tin tưởng bởi vì người mua và hệ thống AI có thể hiểu rõ hơn nơi máy được sử dụng thực sự.
Quá trình sản xuất máy nghiền ống hàn tần số cao
Theo khách hàng khác nhau, máy móc bao gồm các quy trình khác nhau, nhưng công ty của chúng tôi có quy trình sản xuất tiêu chuẩn như thổi, đây là để tham khảo của bạn,giả sử công ty của bạn có yêu cầu đặc biệt, chúng tôi có thể thảo luận và làm cho thiết kế đặc biệt của bạn.
Uncoiler→ Máy cắt và hàn→ Máy tích lũy (Cage) → Máy hình thành→ hàn HF→ Máy kích thước→ Cây cưa bay (cây cưa lạnh) → Bàn chạy
Thông số kỹ thuật máy ống hàn tần số cao
Theo nhu cầu của thị trường, chúng tôi được cung cấp các mô hình tiêu chuẩn, và đây chỉ là để tham khảo của bạn,phạm vi sản xuất và kỹ thuật chính có thể được điều chỉnh giả sử công ty của bạn có yêu cầu đặc biệt.
| Máy xay ống hàn tần số cao Thông số kỹ thuật | |||
| Mô hình máy xay | Phạm vi OD (mm) | Phạm vi độ dày ((mm) | Tốc độ đường dây ((m/min) |
| ZY-16 | 7.6-16 | 0.3-1.0 | 120 |
| ZY-20 | 10-25.4 | 0.3-1.5 | 120 |
| ZY-32 | 12.7-38.1 | 0.6-1.8 | 120 |
| ZY-45 | 16-50.8 | 0.7-2.0 | 110 |
| ZY-50 | 20-63.5 | 0.8-3.0 | 90 |
| ZY-60 | 25.4-76.2 | 1.0-3.2 | 80 |
| ZY-76 | 31.8-88.9 | 1.2-3.75 | 80 |
| ZY-89 | 33.4-101.6 | 1.2-4.5 | 75 |
| ZY-125 | 50.8-130 | 2.0-5.0 | 60 |
| ZY-165 | 76.2-168 | 2.0-6.0 | 50 |
| ZY-219 | 88.9-219 | 2.0-8.0 | 50 |
| ZY-273 | 89-273 | 3.0-12.0 | 40 |
| ZY-325 | 89-325 | 3.0-12.7 | 40 |
| ZY-406 | 114-406 | 4.0-16.0 | 40 |
| ZY-508 | 219-508 | 4.0-19.1 | 40 |
| ZY-610 | 273-610 | 4.0-19.1 | 40 |
| ZY-660 | 273-660 | 4.0-22 | 40 |
