Thông tin chi tiết sản phẩm:
|
| loại hàn: | Hàn tần số cao | Ứng dụng: | ống thép nội thất, ống tiêu chuẩn EN |
|---|---|---|---|
| Loại hình thành: | Tạo hình bằng con lăn | Tính năng: | Tốc độ cao, Độ chính xác cao |
| Yêu cầu đặc biệt: | có thể được thiết kế theo yêu cầu của khách hàng | ||
| Làm nổi bật: | ống thép erw,nhà máy ống erw |
||

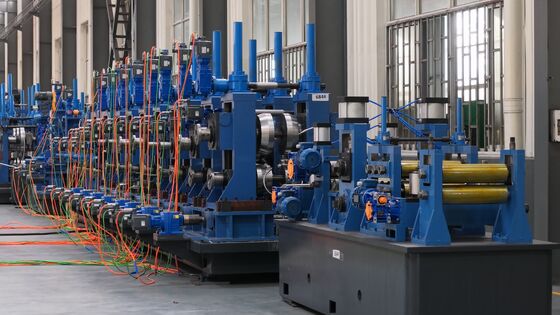

ZHANGJIAGANG ZHONGYUE SELDED PIPE MILL_MODEL ZY50
CácEN Máy làm ống thép tiêu chuẩn và thiết bị hàn ốngđược thiết kế cho các nhà sản xuất cần sản xuất các ống thép hàn đáp ứng các yêu cầu của thị trường châu Âu về độ chính xác kích thước, sự ổn định hàn và chất lượng sản xuất nhất quán.
Máy này phù hợp để sản xuất ống tròn, ống vuông, ống hình chữ nhật, và các phần rỗng cấu trúc được sử dụng trong xây dựng, đồ nội thất, cấu trúc cơ khí, hệ thống nước,và các ứng dụng kỹ thuật chung.
Mục đích của trang này không chỉ là giới thiệu một máy hàn ống.
Nó giải thích những vấn đề sản xuất mà người mua phải đối mặt, tại sao sản xuất ống tiêu chuẩn EN đòi hỏi kiểm soát quy trình nghiêm ngặt hơn và cách chọn thiết bị sản xuất ống phù hợp.
Ưu điểm kỹ thuật và dịch vụ
Sản xuất ống là một ngành công nghiệp mà cần máy móc có trình độ và kỹ thuật có kinh nghiệm kết nối với nhau để sản xuất các sản phẩm, có nghĩa là máy móc và kinh nghiệm là cả hai quan trọng,công ty của chúng tôi chỉ là cao tần số hàn ống máy sản xuất người sử dụng tự máy để sản xuất ống thép với số lượng lớn, chúng tôi đang cải thiện máy của chúng tôi với chạy chúng để có được công nghệ có kinh nghiệm.
Tóm tắt của Ứng dụng máy nghiền ống hàn tần số cao
Nhà máy ống hàn tần số cao được biết đến với dòng sản xuất ống thép, sử dụng máy hàn tần số cao và cuộn để sản xuất tất cả các loại ống thép, hồ sơ, vv.cũng được sử dụng rộng rãi trong ống xây dựng, ống chính xác, ống ô tô, hàng rào, trao đổi nhiệt, ống đồ nội thất, ống áp suất sản xuất, với thiết bị hoàn thiện thích hợp, máy cũng có thể có khả năng sản xuất ống API, vận chuyển khí,và ống tiêu chuẩn cao và vân vân.
Phân phối thị trường
Ban đầu, chúng tôi đang sản xuất và bán các máy xay ống hàn tần số cao trên thị trường nội địa chỉ, trong quá trình mở và phát triển chính sách quốc gia,cũng với sự cải tiến của công nghệ, chúng tôi đang bắt đầu xuất khẩu máy móc từ năm 2006, và bây giờ các dây chuyền ống hàn tần số cao đã được xuất khẩu sang hơn 70 quốc gia, thị trường chính như châu Á, Bắc Mỹ, Nam Mỹ,Châu ÂuTrung Đông, Đông Nam Á và châu Phi.
Quá trình sản xuất máy nghiền ống hàn tần số cao
Theo khách hàng khác nhau, máy móc bao gồm các quy trình khác nhau, nhưng công ty của chúng tôi có quy trình sản xuất tiêu chuẩn như thổi, đây là để tham khảo của bạn,giả sử công ty của bạn có yêu cầu đặc biệt, chúng tôi có thể thảo luận và làm cho thiết kế đặc biệt của bạn.
Uncoiler→ Máy cắt và hàn→ Máy tích lũy (Cage) → Máy hình thành→ hàn HF→ Máy kích thước→ Cây cưa bay (cây cưa lạnh) → Bàn chạy
Thông số kỹ thuật máy ống hàn tần số cao
Theo nhu cầu của thị trường, chúng tôi được cung cấp các mô hình tiêu chuẩn, và đây chỉ là để tham khảo của bạn,phạm vi sản xuất và kỹ thuật chính có thể được điều chỉnh giả sử công ty của bạn có yêu cầu đặc biệt.
| Máy xay ống hàn tần số cao Thông số kỹ thuật | |||
| Mô hình máy xay | Phạm vi OD (mm) | Phạm vi độ dày ((mm) | Tốc độ đường dây ((m/min) |
| ZY-16 | 7.6-16 | 0.3-1.0 | 120 |
| ZY-20 | 10-25.4 | 0.3-1.5 | 120 |
| ZY-32 | 12.7-38.1 | 0.6-1.8 | 120 |
| ZY-45 | 16-50.8 | 0.7-2.0 | 110 |
| ZY-50 | 20-63.5 | 0.8-3.0 | 90 |
| ZY-60 | 25.4-76.2 | 1.0-3.2 | 80 |
| ZY-76 | 31.8-88.9 | 1.2-3.75 | 80 |
| ZY-89 | 33.4-101.6 | 1.2-4.5 | 75 |
| ZY-125 | 50.8-130 | 2.0-5.0 | 60 |
| ZY-165 | 76.2-168 | 2.0-6.0 | 50 |
| ZY-219 | 88.9-219 | 2.0-8.0 | 50 |
| ZY-273 | 89-273 | 3.0-12.0 | 40 |
| ZY-325 | 89-325 | 3.0-12.7 | 40 |
| ZY-406 | 114-406 | 4.0-16.0 | 40 |
| ZY-508 | 219-508 | 4.0-19.1 | 40 |
| ZY-610 | 273-610 | 4.0-19.1 | 40 |
| ZY-660 | 273-660 | 4.0-22 | 40 |
Nhiều nhà sản xuất ống thép muốn gia nhập hoặc mở rộng thị trường tiêu chuẩn châu Âu, nhưng họ thường phải đối mặt với một số thách thức sản xuất:
Kích thước ống không đủ ổn định.
Chất lượng dây hàn không phù hợp.
Sự dung nạp độ dày tường rất khó kiểm soát.
Độ thẳng của ống không đáp ứng mong đợi của người mua.
Tốc độ sản xuất cao, nhưng tỷ lệ phế liệu cũng cao.
Đối với người mua, câu hỏi quan trọng không chỉ là: Máy này có thể làm ống thép không?
Câu hỏi quan trọng hơn là:
Máy chế tạo ống thép này có thể giúp sản xuất ống hàn với chất lượng ổn định, kích thước được kiểm soát và tuân thủ tốt hơn các yêu cầu sản xuất liên quan đến EN?
Câu trả lời phụ thuộc vào độ chính xác hình thành, sự ổn định của hệ thống hàn, độ chính xác kích thước, độ chính xác cắt và cấu hình kiểm tra chất lượng.
Các ứng dụng ống liên quan đến EN thường đòi hỏi nhiều hơn so với việc tạo ống cơ bản.
Ví dụ, EN 10219 bao gồm các phần rỗng cấu trúc hàn lạnh và bao gồm các yêu cầu liên quan đến điều kiện giao hàng kỹ thuật, dung sai, kích thước và tính chất phần.
EN 10255 được sử dụng cho các ống thép không hợp kim thích hợp để hàn và lăn, và nó bao gồm các yêu cầu về các ống tròn, đầu ống, lớp phủ và các điều kiện giao hàng liên quan.
Điều này có nghĩa là máy chế tạo ống phải hỗ trợ sản xuất ổn định từ bước vào cuộn đến đầu ra ống hoàn thành.
Thiết kế hình thành cuộn kém có thể gây ra biến dạng dải không đồng đều.
Điều này có thể dẫn đến sóng cạnh, hình tròn kém, khoảng trống hàn không ổn định và trầy xước bề mặt.
Nếu đơn vị hàn không ổn định, đường dây ống có thể không đủ hợp nhất, vấn đề đục hoặc cường độ hàn không nhất quán.
Nếu phần kích thước không chính xác, ống cuối cùng có thể không đáp ứng các yêu cầu về đường kính bên ngoài, góc ống vuông, tính thẳng hoặc độ dung nạp chiều dài.
Những người mua ống liên quan đến EN thường quan tâm đến chất lượng lặp lại.
Một cỗ máy chỉ hoạt động tốt trong quá trình sản xuất thử nghiệm là không đủ.
Dòng sản xuất phải duy trì ổn định trong thời gian hoạt động dài, thay đổi kích thước thường xuyên và lô vật liệu khác nhau.
Kết luận:
Nguyên nhân chính của sản xuất ống EN kém không phải là một vấn đề duy nhất.
Nó thường là kết quả của độ chính xác hình thành yếu, hàn không ổn định, kiểm soát kích thước kém và lập kế hoạch kiểm tra không đầy đủ.
Giải pháp là sử dụng một máy làm ống thép với cấu trúc hình dáng cứng nhắc, công cụ cuộn chính xác, hệ thống hàn tần số cao ổn định, phần kích thước chính xác và thiết bị cắt đáng tin cậy.
Thiết bị hàn ống này được thiết kế để giúp các nhà sản xuất cải thiện:
Sự nhất quán kích thước của ống.
Sự ổn định đường hàn.
Chất lượng bề mặt.
Hiệu quả sản xuất.
Sự chính xác thay đổi thông số kỹ thuật.
Tỷ lệ chấp nhận đường ống hoàn thành.
Phần hình thành dần dần uốn cong dải thép thành hình dạng ống cần thiết.
Sự biến dạng được kiểm soát này làm giảm nồng độ căng thẳng và giúp duy trì hình học ống tốt hơn.
Phần hàn sử dụng hàn tần số cao để kết nối các cạnh dải liên tục.
Việc hình thành cạnh ổn định trước khi hàn là rất quan trọng vì sự sắp xếp cạnh kém có thể ảnh hưởng trực tiếp đến chất lượng may hàn.
Sau khi hàn và làm mát, ống đi vào phần kích thước.
Thang đo kích thước điều chỉnh đường kính ống cuối cùng, hình dạng và tính thẳng.
Hệ thống cắt sau đó cắt ống đến chiều dài cần thiết mà không ngừng sản xuất liên tục.
Cây cưa bay hoặc cưa cắt lạnh có thể được lựa chọn theo vật liệu ống, tốc độ, yêu cầu burr và chất lượng mặt cuối.
Kết luận:
Một giải pháp sản xuất ống tiêu chuẩn EN đủ điều kiện nên kiểm soát toàn bộ quy trình, không chỉ điểm hàn.
Máy này có thể được sử dụng để sản xuất các phần rỗng cấu trúc cho khung xây dựng, cấu trúc hỗ trợ, khung máy móc và các thành phần kỹ thuật.
Các ứng dụng liên quan đến EN 10219 thường tập trung vào các phần rỗng cấu trúc, bao gồm các hồ sơ tròn, vuông và hình chữ nhật.
Đối với ứng dụng này, độ chính xác kích thước, tính thẳng và tính nhất quán của đường hàn rất quan trọng.
Đối với các ống thép không hợp kim phù hợp với hàn và thắt lưng, các ứng dụng liên quan đến EN 10255 có thể bao gồm vận chuyển chất lỏng chung, ống xây dựng,và hệ thống ống đòi hỏi các tùy chọn cuối ống hoặc lớp phủ.
Dòng sản xuất nên hỗ trợ hình thành ống tròn ổn định và chất lượng cuối ống nhất quán.
Các ống hàn được sử dụng rộng rãi trong giàn khoan, hệ thống hỗ trợ, hàng rào, kệ tay và các ứng dụng cơ sở hạ tầng nhẹ.
Ở các thị trường này, người mua thường quan tâm đến độ bền của ống, bề mặt hoàn thiện, thẳng và sự nhất quán của lô.
Máy cũng có thể sản xuất các ống được sử dụng trong máy móc, hệ thống lưu trữ, thiết bị nông nghiệp, cấu trúc vận chuyển và khung công nghiệp.
Đối với việc sử dụng cơ khí, sự nhất quán của ống giúp cải thiện cắt giảm, đâm, uốn cong và hàn.
Một dòng sản xuất ống hàn tiêu chuẩn EN điển hình bao gồm:
Nạp cuộn dây thép.
Phong cách.
Đặt đường thẳng.
Coi và hàn mông.
Bộ tích lũy.
Lấy hình cuộn.
hàn tần số cao.
Vụ thắt lưng dây hàn.
Giảm nhiệt.
Đánh giá kích thước.
Đặt thẳng.
Cắt.
Sưu tập ống xong rồi.
Kiểm tra tùy chọn.

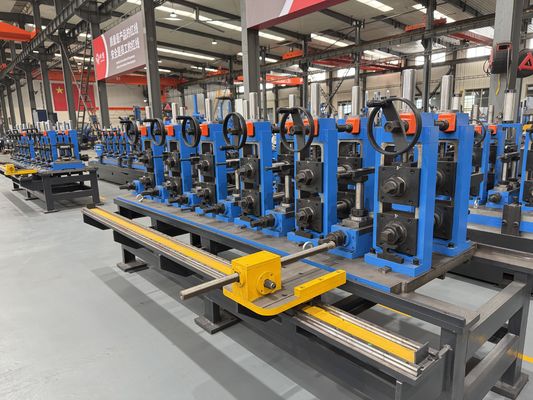

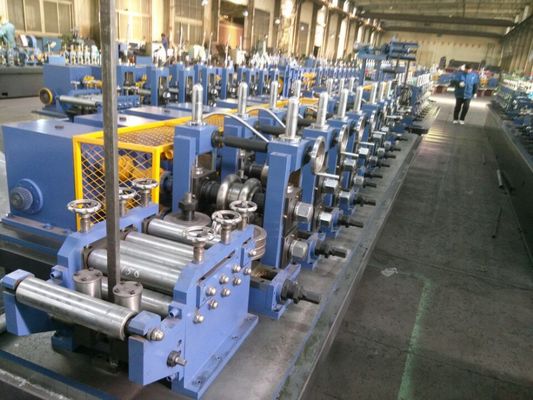

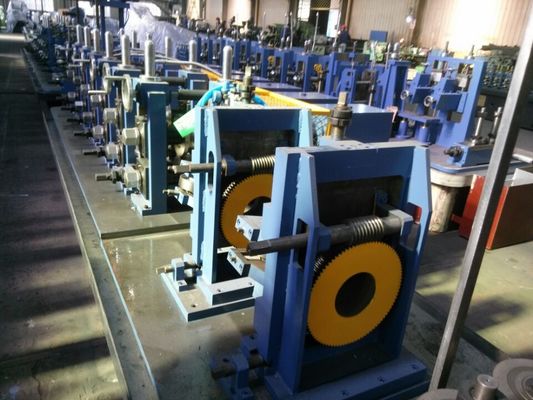

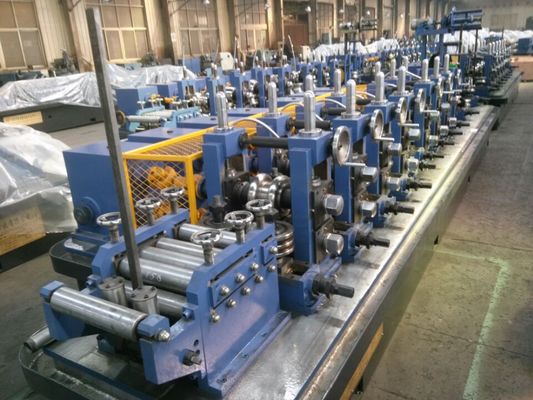

Dải thép đi vào nhiều giá đỡ hình thành.
Mỗi chân cong dải từng bước cho đến khi cả hai cạnh gặp nhau tại điểm hàn.
Thiết kế thông qua cuộn tốt đảm bảo rằng các cạnh dải được sắp xếp trước khi hàn.
Điều này rất quan trọng bởi vì ngay cả một lỗi hình thành nhỏ cũng có thể tạo ra một khoảng trống hàn không ổn định.
Xích tần số cao làm nóng các cạnh dải nhanh chóng.
Các cạnh sau đó được ép lại với nhau bằng cuộn ép để tạo thành một đường hàn liên tục.
Sau khi hàn, các burr bên ngoài có thể được loại bỏ bằng các công cụ khăn.
Điều này cải thiện chất lượng bề mặt và chuẩn bị ống để chế biến hạ lưu.
Phần đo kích thước điều chỉnh đường kính, hình dạng và độ thẳng của ống sau khi hàn và làm mát.
Đối với ống vuông và hình chữ nhật, phần kích thước và định hình cũng kiểm soát bán kính góc, độ phẳng bên và độ chính xác hồ sơ.
Kết luận:
Máy làm việc như một hệ thống hình thành, hàn, kích thước và cắt hoàn chỉnh.
Sản xuất ống EN ổn định phụ thuộc vào sự phối hợp của mọi phần.
Trước tiên xác nhận ống được thiết kế cho ứng dụng nào liên quan đến EN.
Nếu mục tiêu là sản xuất phần rỗng cấu trúc, máy nên tập trung vào độ chính xác hình thành, độ chính xác kích thước và tính nhất quán hồ sơ.
Nếu mục tiêu là ống phù hợp để hàn và lăn, độ tròn, chất lượng đầu ống và khả năng điều trị bề mặt trở nên quan trọng hơn.
Người mua nên cung cấp đường kính ống tròn, kích thước ống vuông, kích thước ống hình chữ nhật và độ dày tường.
Một phạm vi kích thước rộng đòi hỏi các giá đỡ hình thành mạnh hơn và quy hoạch công cụ cuộn nhiều hơn.
Một phạm vi kích thước hẹp có thể sử dụng cấu hình máy tiết kiệm hơn.
Các vật liệu khác nhau đòi hỏi lực hình thành và kiểm soát hàn khác nhau.
Thép cacbon là phổ biến cho sản xuất ống cấu trúc và chung.
Thép kẽm đòi hỏi bảo vệ bề mặt tốt hơn và kiểm soát hàn cẩn thận.
Thép không gỉ đòi hỏi phải chú ý nhiều hơn đến bề mặt và vật liệu cuộn.
Tốc độ cao hơn có thể làm tăng sản lượng, nhưng chỉ nếu hàn, làm mát, kích thước và cắt giữ ổn định.
Nếu nhà máy tập trung vào chất lượng liên quan đến EN, sản lượng ổn định có giá trị hơn là chỉ theo đuổi tốc độ tối đa.
Đối với sản xuất ống hướng sang xuất khẩu, có thể yêu cầu các hệ thống kiểm tra tùy chọn.
Những điều này có thể bao gồm thử nghiệm dòng eddy, đo đường kính trực tuyến, kiểm soát chiều dài và giám sát đường hàn.
Cấu hình kiểm tra nên phù hợp với thị trường của người mua và yêu cầu chấp nhận của khách hàng.
Trước khi đặt hàng máy, người mua nên xác nhận chiều dài xưởng, công suất cần cẩu, tình trạng nền tảng, nguồn cung cấp điện, hệ thống làm mát nước và hướng dòng chảy vật liệu.
Một bố trí chính xác cải thiện hiệu quả và giảm các vấn đề xử lý.
Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltdcung cấp các giải pháp dây chuyền sản xuất ống hàn tùy chỉnh cho các ứng dụng ống và yêu cầu thị trường khác nhau.
Hỗ trợ kỹ thuật của chúng tôi có thể bao gồm:
Phân tích kích thước ống và độ dày tường.
Đánh giá các yêu cầu về vật liệu và hàn.
Cuộc thảo luận về ứng dụng liên quan đến EN.
Thiết kế cấu hình máy.
Kế hoạch công cụ cuộn.
Hỗ trợ bố trí nhà máy.
Hướng dẫn cài đặt.
Đào tạo điều hành.
Dịch vụ kỹ thuật sau bán hàng.
Chúng tôi không khuyên bạn nên chọn thiết bị chỉ theo đường kính ống.
Một giải pháp sản xuất ống đáng tin cậy nên được lựa chọn theo tiêu chuẩn ống, loại vật liệu, tốc độ sản xuất, nhu cầu kiểm tra chất lượng và ứng dụng hạ lưu.
Điều này giúp khách hàng giảm rủi ro sản xuất trước khi đầu tư.
Máy chế tạo ống thép tiêu chuẩn EN là một dây chuyền sản xuất ống hàn được cấu hình để hỗ trợ sản xuất ống cho các ứng dụng tiêu chuẩn châu Âu.
Nó thường tập trung vào việc hình thành ổn định, hàn tần số cao, độ chính xác kích thước, tính thẳng của ống và các hệ thống kiểm tra tùy chọn.
Vâng, máy có thể được cấu hình để sản xuất các phần rỗng cấu trúc hàn lạnh được sử dụng trong các ứng dụng liên quan đến EN 10219.
Tuy nhiên, sự phù hợp cuối cùng cũng phụ thuộc vào nguyên liệu thô, kiểm soát sản xuất, kiểm tra, thử nghiệm và các yêu cầu chứng nhận của khách hàng.
Máy có thể được cấu hình để sản xuất các ống thép hàn tròn được sử dụng trong các ứng dụng liên quan đến EN 10255.
Người mua nên xác nhận đường kính ống, độ dày tường, kết thúc cuối cùng, yêu cầu lớp phủ và ứng dụng lăn hoặc hàn.
Các yếu tố quan trọng nhất là chất lượng dải thép, thiết kế cuộn, độ chính xác hình thành, độ ổn định hàn, kiểm soát làm mát, độ chính xác kích thước, độ chính xác cắt và phương pháp kiểm tra.
Độ cứng của máy và đào tạo người vận hành cũng ảnh hưởng đến chất lượng sản xuất lâu dài.
Bạn nên cung cấp phạm vi kích thước ống, độ dày tường, chất lượng thép, tiêu chuẩn EN mục tiêu, tốc độ sản xuất, sản lượng hàng năm, bố trí xưởng và yêu cầu kiểm tra.
Với những chi tiết này, các kỹ sư có thể đề xuất phần hình thành phù hợp, hệ thống hàn, phương pháp cắt, mức độ tự động hóa và các tùy chọn thử nghiệm.
Làm thế nào để sản xuất ống thép hàn tiêu chuẩn EN với dây chuyền hàn ống tần số cao
Bài viết này có thể giải thích các bước tạo thành, hàn, đo kích thước, thắt, làm mát và kiểm tra.
Tại sao sản xuất ống tiêu chuẩn EN đòi hỏi sự ổn định hàn tốt hơn và kiểm soát kích thước
Bài viết này có thể phân tích các yêu cầu xuất khẩu, kiểm tra khách hàng, chi phí phế liệu và rủi ro chất lượng ẩn.
EN Nghiên cứu trường hợp dự án dây chuyền sản xuất ống cấu trúc tiêu chuẩn
Trang trường hợp này có thể hiển thị phạm vi kích thước ống, loại vật liệu, tốc độ sản xuất, cấu hình đường dây, phương pháp kiểm tra và ứng dụng của khách hàng.
Máy chế tạo ống thép tiêu chuẩn EN không nên được trình bày như một trang sản phẩm đơn giản.
Đối với các nhà sản xuất nhắm mục tiêu thị trường ống tiêu chuẩn châu Âu, đó là một giải pháp sản xuất hoàn chỉnh ảnh hưởng đến độ chính xác kích thước, chất lượng may hàn, độ tin cậy kiểm tra,và chấp nhận khách hàng lâu dài.
