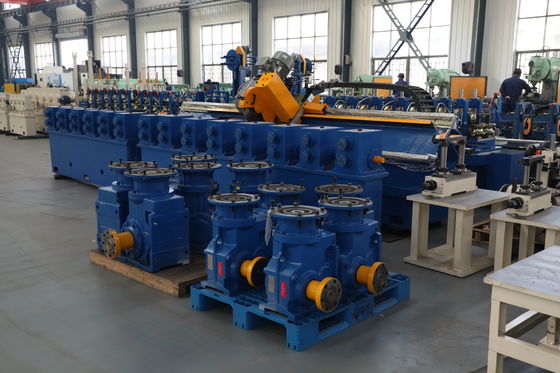

Ống thép nước ZY165, ống tiêu chuẩn ASTM, máy phay ống thép hàn HF

Tổng quan về sản phẩm

Máy hàn ống tự động thép carbon ASMT tần số cao được thiết kế cho các nhà sản xuất cần sản xuất ống thép carbon hàn ổn định cho các ứng dụng công nghiệp, kết cấu, xây dựng và kỹ thuật.

Thiết bị này không chỉ là một thiết bị hàn. Trong một dây chuyền sản xuất ống hàn hoàn chỉnh, máy hàn ống cao tần làm việc cùng với bộ phận tạo hình, hệ thống cuộn ép, bộ phận làm mát, bộ phận định cỡ, hệ thống cắt và bàn chạy.

Đối với sản xuất ống thép carbon, độ ổn định của hàn ảnh hưởng trực tiếp đến độ bền của ống, hình dáng đường hàn, tính nhất quán về kích thước và kết quả kiểm tra cuối cùng. Một máy hàn ống tự động phù hợp có thể giảm việc điều chỉnh thủ công, nâng cao hiệu quả sản xuất liên tục và hỗ trợ chất lượng ống lặp lại.

Trong nhiều tìm kiếm của người mua, “ASMT” thường liên quan đến yêu cầu sản xuất ống thép cacbon tiêu chuẩn. Khi mua hàng quốc tế thực tế, khách hàng cũng có thể tham khảo các thông số kỹ thuật ống liên quan đến ASTM. Do đó, máy nên được lựa chọn theo tiêu chuẩn ống mục tiêu, loại vật liệu, đường kính ống, độ dày thành, tốc độ hàn và yêu cầu kiểm tra.

Công ty TNHH Công nghệ Thiết bị Luyện kim Zhangjiagang Zhongyue cung cấp các giải pháp sản xuất ống hàn tần số cao cho ống thép carbon, bao gồm thiết kế nhà máy tạo hình, kết hợp hệ thống hàn HF, cấu hình mặt cắt kích thước, hệ thống cắt và thiết bị kiểm tra tùy chọn.

Gây ra

Nhiều nhà sản xuất ống phải đối mặt với chất lượng mối hàn không ổn định do hệ thống hàn không khớp chính xác với máy nghiền ống.

Trong quá trình sản xuất ống thép carbon, các khuyết tật có thể xuất hiện khi các cạnh dải không thẳng hàng, công suất gia nhiệt không ổn định, áp suất ép không chính xác hoặc độ chính xác tạo hình kém. Các vấn đề thường gặp bao gồm đường hàn yếu, quá nhiệt, quá nhiệt, khuyết tật gờ, lệch đường may, nứt ống và độ tròn ống không nhất quán.

Một vấn đề phổ biến khác là coi máy hàn ống như một cỗ máy độc lập. Trên thực tế, hiệu suất hàn tần số cao phụ thuộc vào toàn bộ dây chuyền sản xuất. Chất lượng dải, thiết kế cuộn tạo hình, chuẩn bị cạnh, khả năng hàn, cấu trúc cuộn ép, quá trình làm mát và độ chính xác về kích thước đều ảnh hưởng đến ống hàn cuối cùng.

Đối với các nhà máy sản xuất ống theo tiêu chuẩn ASTM, ASMT hoặc tiêu chuẩn dành riêng cho khách hàng, việc hàn không ổn định có thể gây ra lỗi kiểm tra, khiếu nại của khách hàng, lãng phí nguyên liệu và ngừng sản xuất.

Vì vậy, giải pháp đúng đắn không chỉ đơn giản là chọn máy hàn có công suất cao hơn. Quy trình sản xuất ống hoàn chỉnh phải được thiết kế theo đường kính ống, độ dày thành ống, loại thép, tốc độ dây chuyền và ứng dụng cuối cùng.

Giải pháp

Máy hàn ống tự động bằng thép cacbon ASMT tần số cao giải quyết các vấn đề sản xuất này bằng cách cung cấp hệ thống sưởi cạnh ổn định, điều khiển hàn tự động và tích hợp máy nghiền ống phù hợp.

Hệ thống hàn tần số cao làm nóng hai mép dải một cách nhanh chóng và hiệu quả trước khi chúng được ép lại với nhau bằng cuộn ép. Quá trình này tạo ra đường hàn liên tục mà không cần thêm vật liệu độn.

Điều khiển tự động giúp người vận hành điều chỉnh các thông số hàn một cách nhất quán hơn. Khi công suất hàn, tốc độ đường dây, áp suất ép và độ chính xác tạo hình được kết hợp phù hợp, đường nối ống sẽ trở nên ổn định hơn và quá trình sản xuất trở nên dễ kiểm soát hơn.

Để sản xuất ống thép carbon, thợ hàn có thể được kết hợp với các mô hình máy nghiền ống khác nhau tùy theo đường kính ngoài của ống, độ dày thành và loại thép. Hệ thống này cũng có thể hoạt động với các thiết bị đo lường, làm mát, định cỡ, cắt và kiểm tra xuôi dòng.

Nếu khách hàng cần sản xuất ống tiêu chuẩn, có thể thêm các thiết bị kiểm tra tùy chọn như máy kiểm tra thủy điện, kiểm tra dòng điện xoáy, kiểm tra siêu âm, máy xử lý mặt cuối, hệ thống đánh dấu và hệ thống đóng gói để cải thiện khả năng truy xuất nguồn gốc sản phẩm và kiểm soát chất lượng cuối cùng.

Giải pháp này giúp các nhà sản xuất chuyển từ hàn ống đơn giản sang sản xuất ống công nghiệp ổn định, theo định hướng tiêu chuẩn và liên tục.

Thông số kỹ thuật

Thông tin trên mang tính chất tham khảo. Cấu hình cuối cùng phải được xác nhận theo đường kính ngoài của ống, độ dày thành, loại thép, tốc độ sản xuất, yêu cầu hàn và tiêu chuẩn mục tiêu.

Ứng dụng

Sản xuất ống kết cấu thép cacbon

Máy hàn ống tự động này phù hợp để sản xuất ống thép carbon dùng trong kết cấu xây dựng, khung thép, giá đỡ, cột và các dự án chế tạo.

Đối với việc sử dụng kết cấu, độ bền của mối hàn và độ ổn định kích thước của đường ống rất quan trọng vì đường ống có thể được sử dụng trong các ứng dụng liên quan đến lắp ráp hoặc chịu tải.

Sản xuất ống xây dựng và kỹ thuật

Máy có thể được sử dụng cho các ống hàn ứng dụng trong các dự án xây dựng, công trình cơ sở hạ tầng, cơ sở công nghiệp và hệ thống kỹ thuật chung.

Hàn tần số cao ổn định giúp nhà sản xuất giảm thiểu khuyết tật và cải thiện tính nhất quán của lô.

Sản xuất máy móc và thiết bị ống

Ống hàn thép carbon được sử dụng rộng rãi trong khung máy móc, giá đỡ thiết bị, kết cấu băng tải, bệ và linh kiện công nghiệp.

Đối với các ứng dụng này, độ thẳng của ống, tính nhất quán của mối hàn và độ chính xác của chiều dài cắt giúp cải thiện hiệu quả chế tạo sau này.

Sản xuất ống tiêu chuẩn liên quan đến ASTM/ASMT

Đối với khách hàng sản xuất ống theo tiêu chuẩn ASTM, ASMT hoặc tiêu chuẩn dự án cụ thể, hệ thống hàn phải hỗ trợ chất lượng đường may ổn định và kiểm soát sản xuất lặp lại.

Hệ thống kiểm tra và đánh dấu bổ sung có thể được thêm vào để hỗ trợ kiểm tra chất lượng và truy xuất nguồn gốc sản phẩm.

Dự án nâng cấp nhà máy ống

Máy hàn ống tự động tần số cao này cũng phù hợp cho các nhà máy nâng cấp các nhà máy ống cũ.

Nếu phần tạo hình hiện tại vẫn có thể sử dụng được nhưng độ ổn định hàn kém, việc nâng cấp máy hàn HF và hệ thống điều khiển có thể cải thiện chất lượng đường ống và giảm tỷ lệ loại bỏ.

Nó hoạt động như thế nào

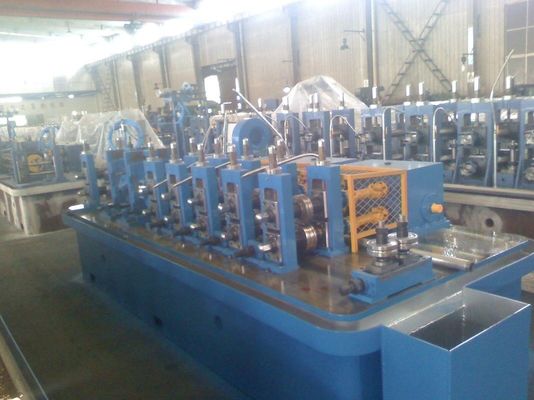

Quá trình sản xuất ống bắt đầu bằng việc cấp dải thép. Dải đi vào phần tạo hình và dần dần được uốn thành dạng ống tròn hở bằng cách tạo hình các con lăn.

Trước khi hàn, hai cạnh dải phải được căn chỉnh chính xác. Căn chỉnh cạnh tốt là điều cần thiết vì hàn tần số cao phụ thuộc vào áp suất ép và gia nhiệt ổn định.

Sau đó, thợ hàn ống tần số cao sẽ làm nóng các cạnh của dải một cách nhanh chóng. Các cạnh được nung nóng được ép lại với nhau bằng các cuộn ép để tạo thành đường hàn liên tục.

Sau khi hàn, mối hàn bên ngoài có thể được loại bỏ bằng hệ thống quấn nếu cần. Sau đó, đường ống đi vào phần làm mát để giảm nhiệt độ trước khi định cỡ.

Máy nghiền định cỡ điều chỉnh đường kính ngoài của ống, độ tròn và độ chính xác về kích thước. Sau khi định cỡ, ống được cắt thành các đoạn có chiều dài cố định bằng cưa bay hoặc cưa nguội.

Các ống đã hoàn thiện được chuyển đến bàn chạy ra để kiểm tra, thu gom, đóng gói hoặc thử nghiệm ở hạ lưu.

Trong quá trình này, thợ hàn phải phù hợp với tốc độ máy nghiền ống. Nếu lực hàn quá thấp, đường may có thể bị yếu. Nếu công suất hàn quá cao, đường ống có thể bị quá nhiệt và tạo ra các khuyết tật trong mối hàn. Kết hợp chính xác là chìa khóa để sản xuất ống thép carbon ổn định.

Cách chọn

1. Xác nhận tiêu chuẩn đường ống

Trước khi chọn máy, hãy xác nhận xem sản phẩm mục tiêu có phải đáp ứng các yêu cầu của ASTM, ASMT, EN, BIS, liên quan đến API hoặc cụ thể của khách hàng hay không.

Các tiêu chuẩn khác nhau có thể yêu cầu các quy trình kiểm tra, thiết bị kiểm tra, phương pháp đánh dấu và quy trình kiểm soát chất lượng khác nhau.

2. Xác nhận đường kính ống và độ dày thành ống

Đường kính ống và độ dày thành ống ảnh hưởng trực tiếp đến việc lựa chọn năng lượng hàn.

Ống thép carbon có đường kính lớn hơn và thành dày hơn thường cần công suất hàn cao hơn, cấu trúc cuộn ép mạnh hơn và kiểm soát tạo hình ổn định hơn.

3. Xác nhận hạng thép

Thép carbon không phải là một vật liệu duy nhất. Các loại khác nhau có độ bền, đặc tính tạo hình và phản ứng hàn khác nhau.

Khách hàng nên cung cấp loại vật liệu, độ dày dải, cường độ năng suất và độ bền kéo nếu có.

4. Xác nhận tốc độ sản xuất

Hệ thống hàn phải phù hợp với tốc độ đường mục tiêu.

Nếu thợ hàn không thể cung cấp nhiệt ổn định ở tốc độ yêu cầu thì chất lượng đường hàn sẽ không ổn định. Nếu tốc độ quá thấp so với công suất đã chọn, năng lượng có thể bị lãng phí.

5. Xác nhận yêu cầu tự động hóa

Điều khiển tự động rất hữu ích cho các nhà máy cần sản xuất hàng loạt ổn định và vận hành dễ dàng hơn.

Một hệ thống điều khiển phù hợp có thể giúp người vận hành quản lý công suất hàn, tốc độ dây chuyền và trạng thái sản xuất hiệu quả hơn.

6. Xác nhận thiết bị kiểm tra và hoàn thiện

Để sản xuất ống tiêu chuẩn, khách hàng có thể cần thử nghiệm thủy điện, thử nghiệm dòng điện xoáy, thử nghiệm siêu âm, đánh dấu, cân và đóng gói.

Những lựa chọn này nên được lên kế hoạch cùng với hệ thống hàn, vì chất lượng ống cuối cùng phụ thuộc vào toàn bộ quá trình sản xuất.

7. Xác nhận xem đó là đường dây mới hay dự án nâng cấp

Đối với một dự án máy nghiền ống mới, hệ thống hàn phải được thiết kế cùng với máy nghiền tạo hình, máy nghiền hồ, hệ thống cắt và bàn chạy.

Đối với dự án nâng cấp, nhà cung cấp nên kiểm tra phạm vi kích thước ống hiện có, tốc độ đường ống, tình trạng tạo hình, cấu trúc cuộn ép và hệ thống điện trước khi đề xuất thợ hàn.

Câu hỏi thường gặp

1. Máy hàn ống tự động cao tần là gì?

Máy hàn ống tự động tần số cao là hệ thống hàn được sử dụng trong sản xuất ống ERW. Nó làm nóng các cạnh của dải bằng dòng điện tần số cao và hàn chúng lại với nhau dưới áp suất ép để tạo thành một ống hàn liên tục.

2. Máy này có thể sản xuất ống thép carbon ASTM không?

Đúng. Máy hàn có thể được sử dụng trong sản xuất ống thép cacbon liên quan đến ASTM khi nó được kết hợp với máy nghiền ống, vật liệu, thiết bị kiểm tra và quy trình kiểm soát chất lượng chính xác. Việc tuân thủ cuối cùng phụ thuộc vào dây chuyền sản xuất đầy đủ và tiêu chuẩn kiểm tra.

3. ASMT có giống với ASTM không?

Trong nhiều câu hỏi của người mua, ASMT có thể là một biến thể đánh máy của ASTM. ASTM được sử dụng rộng rãi cho các tiêu chuẩn quốc tế về vật liệu và đường ống. Nếu khách hàng có yêu cầu cụ thể về ASMT hoặc ASTM, số tiêu chuẩn chính xác phải được xác nhận trước khi thiết kế máy.

4. Làm thế nào để chọn được công suất hàn phù hợp?

Công suất hàn nên được lựa chọn theo đường kính ống, độ dày thành, loại thép, tốc độ đường dây và yêu cầu chất lượng mối hàn. Chỉ chọn theo sức mạnh tối đa là không đủ. Cấu hình máy nghiền ống đầy đủ phải phù hợp.

5. Máy hàn có thể được sử dụng để nâng cấp dây chuyền sản xuất ống cũ không?

Đúng. Nó có thể được sử dụng cho các dự án nâng cấp nhà máy ống nếu phần tạo hình, phần định cỡ, hệ thống cuộn ép và bố trí điện hiện có phù hợp. Trước khi nâng cấp, cần đánh giá phạm vi đường ống hiện tại, tốc độ, các khuyết tật hàn và tình trạng máy.

Phần kết luận

Máy hàn ống tự động bằng thép cacbon ASMT tần số cao là hệ thống quan trọng để sản xuất ống thép cacbon hàn ổn định cho các ứng dụng kết cấu, xây dựng, máy móc và các ứng dụng liên quan đến tiêu chuẩn.

Một thợ hàn ống đáng tin cậy không nên chỉ được lựa chọn bởi định mức công suất. Nó phải phù hợp với đường kính ống, độ dày thành, loại vật liệu, tốc độ sản xuất, chất lượng tạo hình, quy trình thử nghiệm và ứng dụng cuối cùng.

Đối với các nhà sản xuất có kế hoạch sản xuất ống mới hoặc nâng cấp nhà máy ống hiện có, giải pháp chính xác là cấu hình máy hàn và máy nghiền ống hoàn chỉnh hỗ trợ chất lượng ổn định, sản xuất hiệu quả và sử dụng công nghiệp lâu dài.
