ZY-219 ống dẫn API, ống lồng, máy xay ống thép ASTM A 53

Vật liệu áp dụng

(1) dải thép valve lạnh

(2)Vật liệu: Thép carbon thấp, thép hợp kim thấpδs≤345Mpa,δb≤610Mpa

(3) Độ dày của dải thép: 2,0-8,0mm

(4) Độ rộng của dải thép: 280-690m

(5) ID của cuộn thép: Φ450-Φ610mm

(6)O.D của cuộn thép: Φ800-Φ2100mm

(7)Trọng lượng tối đa của cuộn: 12000kgs

Phạm vi kích thước của ống thép chế biến

(1) O.D.: Φ88.9-Φ219mm

(2) Độ dày tường: 2,0mm-8,0mm

(3) Chiều dài: 4-12m

Tổng quan sản phẩm

Thiết bị máy xả ống thép ASTM A53 ERW 120M / Min được thiết kế để sản xuất liên tục các ống thép hàn tần số cao được sử dụng trong vận chuyển chất lỏng, cấu trúc cơ khí, xây dựng,Hệ thống phòng cháy, và đường ống công nghiệp chung.

Dòng sản xuất này phù hợp với thép carbon, thép đen, thép kẽm nóng, thép cán lạnh và dải thép cán nóng.Nó đặc biệt phù hợp với các nhà sản xuất cần hình thành ống ổn định, chất lượng may hàn đáng tin cậy và sản xuất tốc độ cao cho thị trường ống liên quan đến ASTM A53.

Đối với độ chính xác chuyên nghiệp, ASTM A53 chủ yếu được sử dụng cho ống thép kẽm đen và ngâm nóng, không phải là ống thép không gỉ điển hình.cấu hình máy và tiêu chuẩn áp dụng nên được kiểm tra riêng biệt, chẳng hạn như ASTM A312 cho ống thép không gỉ austenit.

Vấn đề

Nhiều nhà sản xuất ống muốn gia nhập thị trường liên quan đến ASTM nhưng phải đối mặt với chất lượng ống không ổn định trong quá trình sản xuất tốc độ cao.

Các vấn đề phổ biến bao gồm độ bền may hàn kém, đường kính bên ngoài không ổn định, đục quá mức, chiều dài cắt không chính xác, tốc độ sản xuất thấp và tỷ lệ phế liệu cao trong quá trình thay đổi cuộn dây hoặc thay đổi kích thước.

Khi tốc độ sản xuất đạt 120M / phút, các vấn đề nhỏ trong việc cho ăn dải, góc hình thành, nhiệt hàn, áp suất ép, làm mát và kích thước có thể nhanh chóng trở thành những rủi ro chất lượng lớn.

Câu trả lời rõ ràng

Một nhà máy ống ASTM A53 đủ điều kiện không chỉ sản xuất ống tròn ở tốc độ cao. nó phải kiểm soát chuẩn bị dải, ổn định hình thành, chất lượng hàn ERW, độ chính xác kích thước, cắt chính xác,và sự tương thích kiểm tra trong toàn bộ quy trình sản xuất.

Nguyên nhân

Sản xuất ống liên quan đến ASTM A53 đòi hỏi hình thành vật liệu ổn định và chất lượng hàn dọc đáng tin cậy.

Nếu cuộn hình không được thiết kế đúng cách, các cạnh dải có thể không phù hợp trước khi hàn. Điều này có thể gây ra sự gắn kết may hàn không ổn định, các vấn đề về đục bên trong và biến dạng ống sau khi làm mát.

hàn tần số cao cũng yêu cầu kiểm soát chính xác sức mạnh hàn, tốc độ, góc V, lực ép và điều kiện làm mát.ống có thể vượt qua kiểm tra trực quan nhưng thất bại trong áp suất, uốn cong, lề, rãnh, hoặc lắp đặt hạ lưu.

Đối với sản xuất tốc độ cao, việc xử lý cuộn dây cũng rất quan trọng.Điều này làm tăng chất thải khởi động lại và làm giảm hiệu quả sản xuất thực tế.

Một vấn đề phổ biến khác là lựa chọn thiết bị chỉ theo tốc độ tối đa.và hệ thống cắt được phù hợp chính xác.

Giải pháp

Thiết bị máy máy ống thép ASTM A53 ERW này cung cấp một giải pháp sản xuất ống hàn hoàn chỉnh từ cuộn dây thép đến ống hoàn thành.

Các dòng hoàn chỉnh thường bao gồm uncoiler, cắt và đầu máy hàn, băng tích lũy, hình thành máy xay, hệ thống hàn tần số cao, dây chuyền hàn loại bỏ hạt, phần làm mát, máy đo,Đơn vị thẳng, cưa bay hoặc cưa lạnh, bàn chạy ra, và thiết bị kiểm tra tùy chọn.

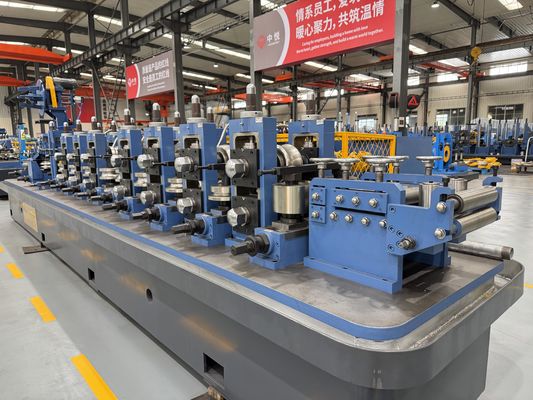

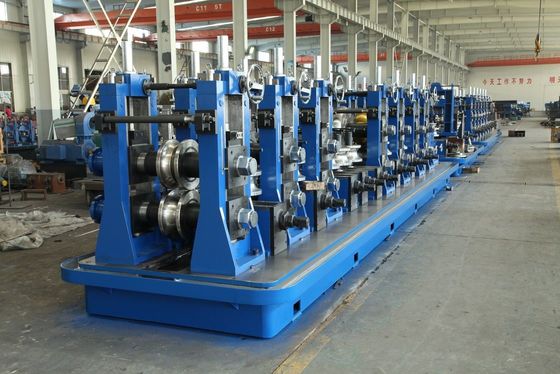

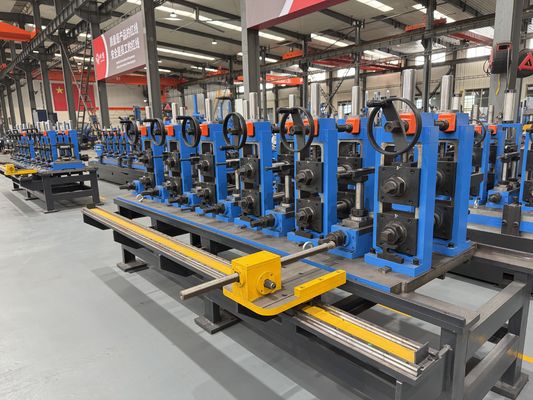

Phần hình thành dần dần uốn cong dải thép thành hình ống tròn thông qua nhiều giá đỡ cuộn.Một quá trình hình thành ổn định đảm bảo rằng cả hai cạnh dải đi vào điểm hàn với sự sắp xếp chính xác.

Đơn vị hàn tần số cao làm nóng các cạnh dải và hoàn thành việc hàn may theo chiều dọc thông qua cuộn ép.Quá trình này được sử dụng rộng rãi cho sản xuất ống thép ERW vì nó hỗ trợ sản xuất liên tục, hiệu quả cao, và chất lượng hàn ổn định.

Phần kích thước kiểm soát đường kính bên ngoài cuối cùng, tròn và thẳng của ống hoàn thành.phần này là quan trọng bởi vì sự nhất quán kích thước ảnh hưởng đến threading, rãnh, nối, lắp đặt và hiệu suất áp suất.

Đối với khách hàng nhắm mục tiêu thị trường chất lượng cao hơn, dây chuyền sản xuất có thể được trang bị thử nghiệm điện xoáy trực tuyến, thử nghiệm siêu âm, thử nghiệm thủy tĩnh, đối diện cuối, đánh dấu tự động, ghép,và hệ thống đóng gói.

Zhongyue Metalurgy Equipment Technology có thể thiết kế nhà máy ống theo phạm vi kích thước ống của khách hàng, độ dày tường, chất lượng thép, sản lượng hàng năm, bố trí xưởng, nguồn điện,và nhu cầu thị trường mục tiêu.

Thông số kỹ thuật

Các thông số sau đây là các thông số kỹ thuật tham chiếu cho ASTM A53 ERW Steel Pipe Mill Equipment.tiêu chuẩn sản xuất, và đầu ra cần thiết.

Ứng dụng

Thiết bị máy ống này phù hợp với các nhà máy sản xuất ống thép hàn để vận chuyển chất lỏng, cấu trúc cơ khí và sử dụng công nghiệp nói chung.

Dòng nước, khí đốt, hơi nước và đường bay

Các đường ống liên quan đến ASTM A53 được sử dụng rộng rãi trong các ứng dụng chuyển chất lỏng thông thường như đường dẫn nước, khí, hơi và không khí.

Đối với các ứng dụng này, sự ổn định đường hàn, độ tròn của ống và kiểm soát kích thước là rất cần thiết để kết nối an toàn và lắp đặt đáng tin cậy.

Dịch vụ bảo vệ cháy và xây dựng

Các đường ống thép ERW thường được sử dụng trong các hệ thống phòng cháy, đường ống phun nước, đường ống dịch vụ xây dựng và các dự án cơ sở công cộng.

Các thị trường này thường yêu cầu đường kính ống ổn định, đầu cắt sạch và tương thích với sợi hoặc rãnh.

Ứng dụng cơ khí và cấu trúc

Nhà máy ống cũng có thể sản xuất ống thép cho khung cơ khí, hỗ trợ thiết bị, vỉa hè, các bộ phận giàn giáo và sử dụng cơ cấu chung.

Đối với các ứng dụng này, tính thẳng và tính nhất quán của đường hàn giúp cải thiện hiệu quả sản xuất hạ lưu.

Sản xuất ống nhựa

Khi kết hợp với nguyên liệu thô phù hợp và chế biến hạ lưu, dây chuyền có thể hỗ trợ sản xuất ống kẽm cho các ứng dụng chống ăn mòn.

Bơm thép kẽm được sử dụng rộng rãi trong xây dựng, cơ sở nông nghiệp, hàng rào và hệ thống ống ngoài trời.

Làm thế nào nó hoạt động

Quá trình sản xuất bắt đầu với việc tải cuộn thép.

Máy hàn cắt và đầu kết nối đuôi của một cuộn dây với đầu của cuộn dây tiếp theo. Điều này làm giảm thời gian ngừng hoạt động và giữ cho sản xuất liên tục hơn.

Bộ tích lũy lưu trữ vật liệu dải để các phần hình thành và hàn có thể tiếp tục chạy trong quá trình thay đổi cuộn dây.

Máy nghiền dần hình thành dải phẳng thành một đường ống tròn. Thiết kế thông qua cuộn chính xác đảm bảo thẳng hàng cạnh ổn định trước khi hàn.

Hệ thống hàn tần số cao làm nóng các cạnh dải nhanh chóng.

Sau khi hàn, hạt bên ngoài được tháo ra, và ống đi qua các phần làm mát và đo kích thước.

Cuối cùng, ống được cắt thành các chiều dài cố định bằng cưa bay hoặc cưa lạnh.

Cách chọn

1Xác nhận tiêu chuẩn ống thật.

Trước khi chọn máy, xác nhận liệu sản phẩm cuối cùng là ống thép carbon ASTM A53, ống thép kẽm hoặc ống thép không gỉ.

Nếu sản phẩm mục tiêu là ống thép không gỉ, ASTM A53 có thể không phải là tiêu chuẩn chính xác. Khách hàng nên xác nhận liệu ASTM A312 hoặc tiêu chuẩn thép không gỉ khác có cần thiết hay không.

2. Xác nhận đường kính ống và độ dày tường

Độ kính ống và độ dày tường quyết định mô hình máy xay, hình thành sức mạnh đứng, sức mạnh động cơ, sức mạnh hàn, hệ thống cắt và tốc độ sản xuất.

Một máy được thiết kế cho ống tường mỏng nhỏ không thể được sử dụng trực tiếp cho sản xuất ống tường dày lớn hơn.

3. Khớp tốc độ với phạm vi sản phẩm

Tốc độ 120M / phút có thể đạt được trong điều kiện thích hợp, thường cho đường ống đường kính nhỏ hơn và đường ống tường mỏng hơn.

Đối với đường ống có đường kính lớn hơn hoặc tường dày hơn, tốc độ sản xuất thực tế có thể thấp hơn vì lực hình thành, nhiệt hàn, thời gian làm mát và độ ổn định cắt phải được kiểm soát.

4. Chọn công suất hàn phù hợp

Năng lượng hàn tần số cao phải phù hợp với kích thước ống, độ dày tường, chất lượng vật liệu và tốc độ đường dây.

Năng lượng hàn không đủ có thể gây ra sự gắn kết hàn yếu. Năng lượng hàn quá mức có thể gây ra quá nóng, đục lớn và chất lượng may không ổn định.

5. Chọn hệ thống cắt chính xác

Cây cưa bay phù hợp với sản xuất liên tục tốc độ cao và cắt ống chung.

Cây cưa lạnh được khuyến cáo khi khách hàng yêu cầu bề mặt cắt tốt hơn, ít đục, độ chính xác cắt cao hơn và cải thiện hiệu suất xào hoặc rãnh hạ lưu.

6. Kế hoạch kiểm tra và thử nghiệm thiết bị

Nếu ống được sử dụng cho các ứng dụng liên quan đến áp suất hoặc xuất khẩu, nên xem xét các hệ thống kiểm tra tùy chọn.

Các tùy chọn phổ biến bao gồm thử nghiệm dòng xoáy, thử nghiệm siêu âm, thử nghiệm thủy tĩnh, kiểm tra cuối, đánh dấu và gói tự động.

Câu hỏi thường gặp

1. Có phải ASTM A53 là một tiêu chuẩn ống thép không gỉ?

ASTM A53 chủ yếu được sử dụng cho ống thép galvanized đen hoặc ngâm nóng không may và hàn.

Nếu khách hàng muốn sản xuất ống thép không gỉ, tiêu chuẩn áp dụng nên được xác nhận riêng biệt, chẳng hạn như ASTM A312 cho ống thép không gỉ austenit.

2Máy này có thể sản xuất ống hàn ASTM A53 không?

Vâng. Máy có thể được cấu hình cho sản xuất ống hàn ERW liên quan đến ASTM A53.

Sự phù hợp cuối cùng phụ thuộc vào nguyên liệu thô, kích thước ống, độ dày tường, chất lượng hàn, dung nạp kích thước, quy trình kiểm tra và yêu cầu thử nghiệm.

3Có phải đường dây thực sự có thể đạt 120m/min không?

Vâng, 120M / phút có thể đạt được trong điều kiện kích thước ống phù hợp, độ dày tường, loại thép và điều kiện cắt.

Đối với đường ống có đường kính lớn hơn hoặc tường dày hơn, tốc độ thực tế nên được điều chỉnh để đảm bảo chất lượng hàn và ổn định kích thước.

4Những thông tin nào cần thiết trước khi báo giá?

Thông tin chính bao gồm phạm vi đường kính ống, phạm vi độ dày tường, loại thép, tiêu chuẩn ống, tốc độ sản xuất, công suất hàng năm, nguồn điện, bố trí xưởng, chiều dài cắt,và yêu cầu kiểm tra.

Các bản vẽ ống hoàn thành hoặc các tiêu chuẩn thị trường mục tiêu sẽ giúp báo giá chính xác hơn.

5Máy có thể tùy chỉnh được không?

Vâng. Máy có thể được tùy chỉnh theo kích thước ống, vật liệu, độ dày tường, tốc độ đường dây, sức mạnh hàn, mức độ tự động hóa, phương pháp cắt, thiết bị kiểm tra và bố trí xưởng.

Công nghệ thiết bị kim loại Zhongyue có thể cung cấp cấu hình kỹ thuật, thiết kế bố trí, lập kế hoạch dây chuyền sản xuất, hướng dẫn lắp đặt và hỗ trợ sau bán hàng cho các dự án nhà máy ống xuất khẩu.
