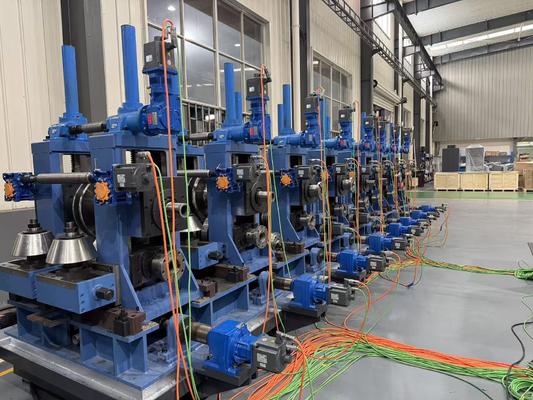

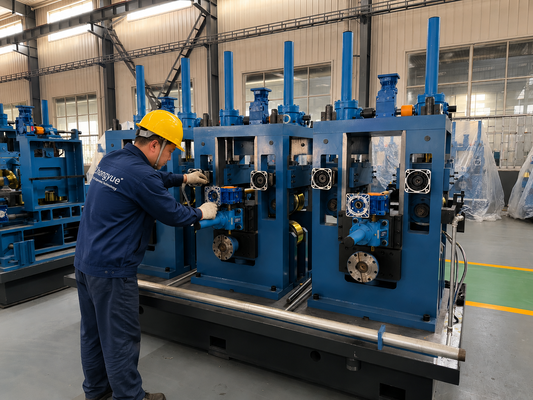

Máy nghiền ống tạo hình thô 5 chân đế ZY16 Φ8-18mm HF Ống thép hàn

Vấn đề

Cố gắng tạo ống trong quá ít lượt cán quá tải các cạnh dải, gây ra ứng suất cạnh, mỏng ở đường hàn, độ đàn hồi và khoảng hở hàn không nhất quán.

Nguyên nhân

Việc định hình nặng trong một lần cán tập trung uốn cong ở các cạnh, do đó dải bị chảy không đều, các cạnh bị mỏng và khoảng hở hàn thay đổi dọc theo ống, mà thợ hàn không thể sửa chữa.

Giải pháp

ZY16 phân bổ độ uốn trên năm giá định hình thô, dần dần đóng dải về cấu hình ống hở. Mỗi giá đỡ chịu một phần biến dạng được kiểm soát, bảo vệ độ dày cạnh và để lại khoảng hở ổn định cho giai đoạn chính xác, giúp cải thiện tính nhất quán của mối hàn trên toàn bộ phạm vi Φ8-18mm.

Dữ liệu kỹ thuật chính

• Năm giá đỡ phân bổ độ uốn để giảm ứng suất cạnh.
• Việc đóng dần bảo vệ độ dày cạnh dải ở đường hàn.
• Để lại khoảng hở ổn định, đều cho giai đoạn định hình chính xác.
• Phù hợp với dải mỏng thành và tráng men, ít chịu quá tải.

Hiệu suất & Chất lượng

Năm giá định hình thô phân bổ độ uốn để các cạnh dải không bị quá tải, bảo vệ độ dày cạnh cho đường hàn đầy đủ. Việc đóng dần này là lý do tại sao ZY16 định hình dải mỏng thành và tráng men một cách đáng tin cậy, với ít lỗi ứng suất cạnh hơn so với các máy cán sử dụng ít lượt cán nặng hơn.

Ứng dụng

Dành cho ống Φ8-18mm nơi mà tính toàn vẹn của cạnh và kiểm soát khoảng hở hàn quan trọng, bao gồm cả dải mỏng thành và mạ kẽm ít chịu quá tải.

Hướng dẫn lựa chọn

Chọn máy cán này khi vật liệu của bạn mỏng hoặc tráng men và cần định hình dần dần để tránh hư hỏng cạnh. Giai đoạn định hình thô năm giá được cân bằng với giai đoạn định hình chính xác ba giá cho toàn bộ phạm vi Φ8-18mm.

Kịch bản ứng dụng

Ống mỏng thành và mạ kẽm, ống đường kính nhỏ chính xác và bất kỳ vật liệu nào dễ bị ứng suất cạnh trong quá trình định hình.

Câu hỏi thường gặp

Q1. Tại sao có năm giá định hình thô?

Việc phân bổ biến dạng trên năm giá đỡ làm giảm ứng suất cạnh và giữ cho khoảng hở hàn ổn định, không giống như việc ép buộc uốn cong trong ít lượt cán hơn.

Q2. Việc định hình thô có ảnh hưởng đến độ dày cạnh không?

Có, việc định hình dần dần bảo vệ độ dày cạnh dải để đường hàn có đủ vật liệu để hàn.

Q3. Nó có phù hợp với giai đoạn chính xác không?

Có, năm giá định hình thô cộng với ba giá định hình chính xác chia nhỏ công việc để mỗi giai đoạn xử lý một phần biến dạng tối ưu.

Q4. Tôi có thể bỏ qua một giá định hình thô cho một số kích thước không?

Trình tự giá đỡ là cố định, nhưng cấu hình con lăn được đặt theo kích thước, do đó biến dạng được cân bằng cho mỗi OD bạn chạy.

Q5. Nhiều giá định hình hơn có nghĩa là bảo trì nhiều hơn không?

Mỗi giá đỡ được đặt riêng lẻ, nhưng việc phân bổ tải trọng đều thực sự làm giảm hao mòn và lỗi cạnh, do đó tổng bảo trì vẫn nằm trong tầm kiểm soát.

Q6. Giá định hình thô được dẫn động như thế nào?

Chúng được bánh răng và dẫn động đồng bộ với đường chuyền, do đó biến dạng được phân bổ đều trên năm giá đỡ.
