Thông tin chi tiết sản phẩm:
|
| Làm nổi bật: | hình thành chính xác ba chân đế,Máy cán ống tạo hình chính xác,giá đỡ cuộn hình thành cuối cùng |
||
|---|---|---|---|
Nếu việc đóng cuối cùng của ống được thực hiện không chính xác, các cạnh hàn gặp nhau ở góc hoặc khoảng trống sai, tạo ra các đường may ra khỏi trung tâm, thâm nhập kém và ống không tròn.
Các bước hình thành cuối cùng xác định hình học cạnh hàn, do đó bất kỳ quá cao hoặc quá thấp nào ở đó không thể được thợ hàn cố định và hiển thị trực tiếp dưới dạng khiếm khuyết may.

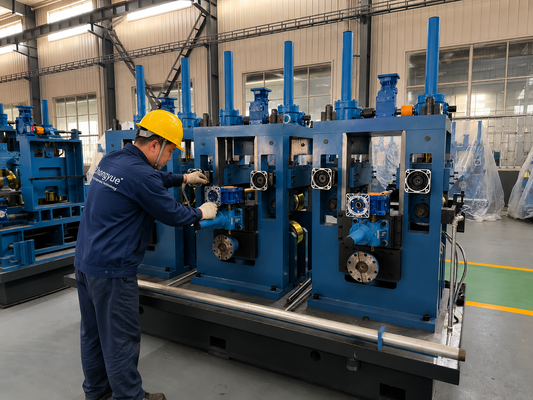

ZY16 kết thúc hình thành trong ba đứng chính xác mà thiết lập chính xác khe hở cạnh và góc tiếp cận trước khi điểm hàn.tạo ra một trung tâm, khâu tan chảy hoàn toàn trên ống Φ8-18mm, với hình tròn bị khóa trước khi hàn.
| Parameter | Thông số kỹ thuật |
|---|---|
| Mô hình máy xay | ZY16 |
| Phạm vi OD ống | Φ8-18 mm |
| Độ dày tường | 0.4-1.0 mm |
| Phạm vi chiều rộng dải | 25-57 mm |
| Tốc độ đường dây tối đa | 90 m/min |
| Năng lượng hàn HF | 100 kW tần số cao ở trạng thái rắn |
| Vật liệu dải | Thép cán nóng / thép cán lạnh / thép kẽm |
| Máy mở cuộn | Pneumatic hai mandrel, dung lượng cuộn 1,5 tấn |
| Bộ sưu tập | Chuồng tốc độ cao 200 m/min |
| Đường thẳng dải | Đơn vị làm bằng bảy cuộn |
| Xây dựng lập trường | 5-Stand Rough + 3-Stand Precision |
| Địa hình cuộn | Máy cuộn vòng tròn kép |
| Các trục cuộn | 42CrMo thép hợp kim cường độ cao |
| An toàn | Bảo vệ quá tải |
Ba chân chính xác thiết lập khoảng cách hàn cuối cùng và góc cạnh, do đó máy hàn HF thấy một điều kiện cạnh nhất quán.đó là lý do tại sao ZY16 giữ thông số kỹ thuật chặt chẽ trên Φ8-18mm ống chính xác.
Đối với ống Φ8-18mm, nơi tính thẳng và thâm nhập của may hàn là rất quan trọng, bao gồm độ chính xác, ống tường mỏng và ống phủ.
Chọn cấu hình này khi sự nhất quán hàn là yêu cầu chính của bạn.Ba giá đỡ chính xác làm việc với năm giá đỡ thô để giữ khoảng cách hàn trong phạm vi dung nạp trên toàn bộ Φ8-18mm phạm vi.
Bụi cơ khí chính xác, ống tường mỏng với các thông số kỹ thuật hàn chặt chẽ, và ống kẽm trong đó một đường may sạch, trung tâm là điều cần thiết.
Nó thiết lập khoảng cách cạnh hàn cuối cùng và góc tiếp cận để thợ hàn HF nhìn thấy một điều kiện cạnh nhất quán cho một đường may tập trung.
Ba giá đỡ điều chỉnh tốt cung cấp sự kiểm soát cần thiết để giữ khoảng cách hàn chặt chẽ mà không quá đóng ống.
Không, hai giai đoạn hoạt động cùng nhau; cần phải tạo hình thô đúng cách để giai đoạn chính xác hoàn thành đúng cách.
Các cuộn chính xác được định hình và điều chỉnh theo kích thước để các cạnh gặp nhau ở khoảng cách và góc đúng cho OD và tường của bạn.
Các giá đỡ chính xác được đặt theo kích thước trong quá trình đưa vào sử dụng, và bạn xác minh bằng đường nối trung tâm, hoàn toàn hợp nhất trên cuộn dây sản xuất đầu tiên của bạn.
Điều chỉnh nhỏ là có thể, nhưng thay đổi khoảng cách lớn được thực hiện tại thiết lập công cụ; các giá đỡ được thiết kế để cài đặt ổn định, lặp lại.
