Thông tin chi tiết sản phẩm:
|
| Kiểu hàn: | Hàn tần số cao (trạng thái rắn) | Tube OD phạm vi: | φ10-26mm |
|---|---|---|---|
| Độ dày của tường: | 0,4-1,5 mm | Tốc độ đường truyền: | lên tới 90 m/phút |
| Ứng dụng: | Ống và khung kết cấu nhẹ | Tính năng chính: | Các phần thẳng, tròn sẵn sàng lắp ráp |
| Làm nổi bật: | Line hàn ống kết cấu,Máy tạo hình ống tròn đường kính nhỏ,Máy cán mỏng tường cường độ cao |
||
ống cấu trúc cho khung, giá đỡ và xây dựng nhẹ phải giữ thẳng và tròn để các khớp lắp ráp vuông.mỏng mũi và tường tại hàn, làm tăng việc lắp ráp và làm suy yếu khung hoàn thành dưới tải.
Một bán kính tạo ra quá nhiều công việc cạnh dải và gây ra sóng, trong khi một đường may không được hướng dẫn tạo ra sự hợp nhất hàn không đồng đều và làm mỏng tường.Nhiệt dư không được loại bỏ đủ nhanh khiến cơ thể không thể xoay và uốn cong, và trục cuộn mòn cho phép hồ sơ vượt qua thay đổi theo thời gian.

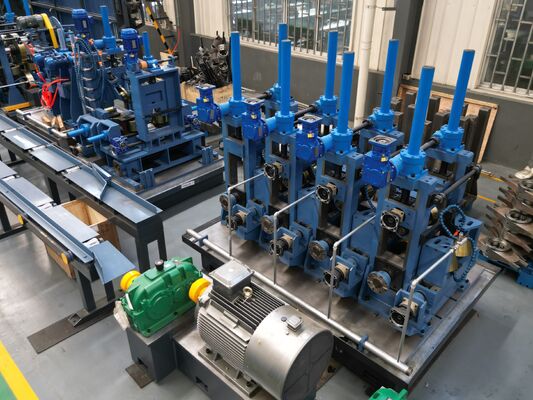

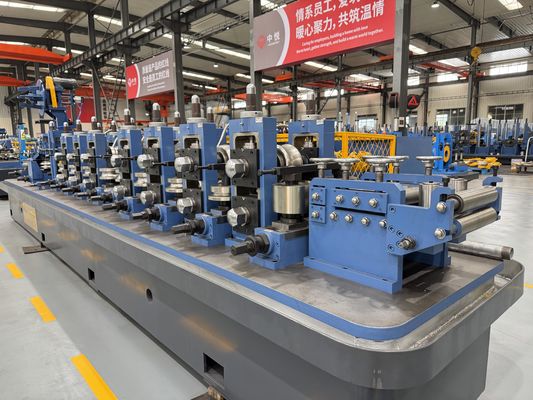

Một máy cân bằng 7 cuộn và đường chuyền bán kính kép với 5 đứng thô cộng với kết thúc đứng 3 hình thành dải đồng đều, do đó hàn đi vào hướng dẫn may bằng phẳng và trung tâm.
Hướng dẫn may chuyên dụng với hàn ép cho phép tổng hợp hoàn toàn mà không làm mỏng tường, và ≥ 10 t / h phun cộng với độ tròn của khóa làm mát bể tràn trước khi xe kéo kích thước 6 + 6.
Một đầu Turk 4 cuộn làm thẳng phần hoàn thành trước cưa bay, cung cấp ống thẳng, sẵn sàng vuông với tốc độ lên đến 90 m / phút.
| Parameter | Thông số kỹ thuật |
|---|---|
| Độ kính bên ngoài của ống | φ10 ∼26 mm |
| Độ dày tường | 0.4 ∙ 1,5 mm |
| Tốc độ sản xuất | Tối đa 90 m/min |
| Vật liệu thô | HR / CR thép carbon thấp, thép kẽm |
| Năng lượng máy hàn HF | 100 kW trạng thái rắn |
| Xây dựng khán đài | 5 thô + 3 kết thúc |

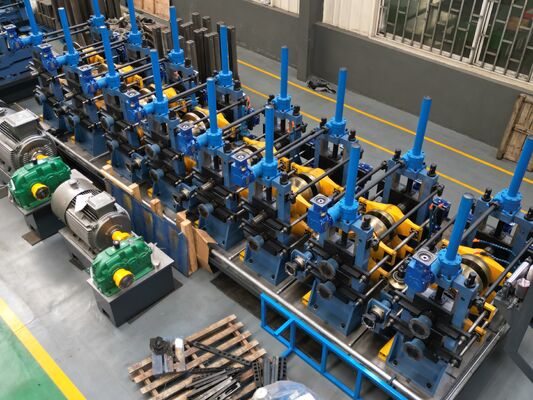

| Đứng đo kích thước | 6 ngang + 6 dọc |
| Các cuộn xếp bằng | Máy xếp chính xác 7 cuộn |
| Chiều dài cắt / độ chính xác | 4×8 m, ±3 mm |
| Dòng nước làm mát | ≥10 t/h phun + hồ bơi tràn |
| Vật liệu trục cuộn | 42CrMo đã được dập tắt và làm cứng + HF cứng |

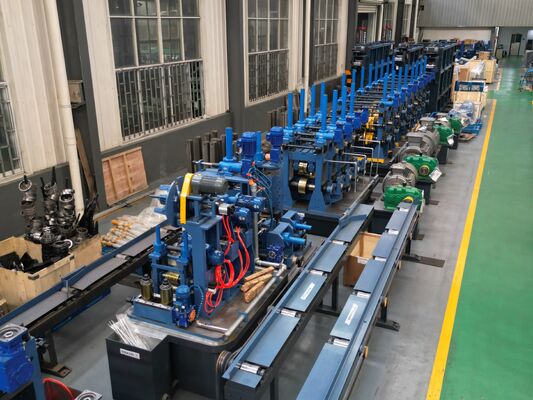

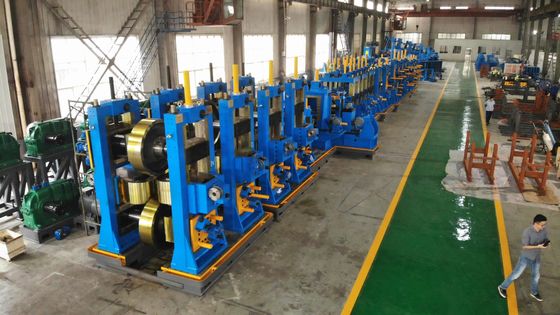

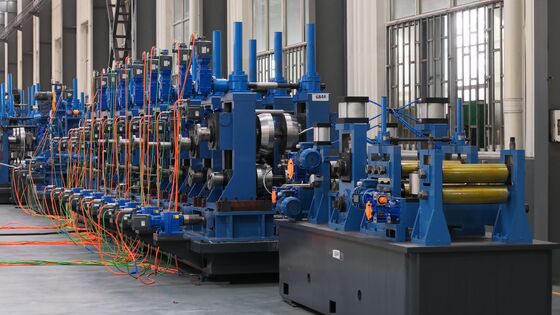

Mỗi ZY20 chạy một dòng chảy liên tục từ cuộn dây đến ống cắt hoàn thành.sau đó hình thành hai bán kính hình thành nó trong 5 thô và 3 kết thúc đứng mà không có sóng cạnh. Một máy hàn HF trạng thái rắn 100 kW nạp mỏng lớp vải dưới áp suất ép bằng một hướng dẫn lớp vải chuyên dụng, và một đơn vị tự động bên ngoài làm sạch hạt ngay lập tức.≥10 t/h phun cộng với làm mát hồ bơi tràn khóa hình dạng, đường kính được thiết lập bởi hệ thống định kích thước 6 chiều ngang + 6 chiều dọc, và đầu Turk 4 cuộn thẳng ống trước khi máy tính vi tính cắt 4 ′′ 8m chiều dài đến ± 3mm.Đứng bảo vệ quá tải và trục cứng 42CrMo giữ cho toàn bộ đường dây ổn định trong các chuyến bay dài.
Khung cấu trúc nhẹ, các cấu trúc giá đỡ và hiển thị, các thành phần tay cầm và balustrade, nhà kính và các phần xây dựng nhẹ trong ống tròn φ10-26mm.
Khớp OD và tường của bạn với cửa sổ ZY20 của φ10-26mm và 0.4-1.5mm, xác định sự thẳng và tròn của bạn cần lắp ráp, sau đó xác nhận HR,CR hoặc cuộn dây galvanized và nguồn cung cấp tiện ích trước khi lắp đặt.
Các tàu ZY20 như là một gói turnkey với bố trí và bản vẽ nền tảng để bạn có thể chuẩn bị các trang web trước khi giao hàng.,Một bảo hành một năm với hỗ trợ phụ tùng thay thế bảo vệ đầu tư, và bởi vì dòng chấp nhận HR, CR và cuộn dây kẽm,bạn có thể thích nghi với sự thay đổi chi phí vật liệu và nhu cầu thị trường mà không cần tái công cụ.
Đầu Turk 4 cuộn làm thẳng phần phía trước của cưa bay cho các bộ phận vuông, sẵn sàng lắp ráp.
Không có hướng dẫn sợi dương tính cộng với hàn ép giữ cho sự hợp nhất hoàn chỉnh mà không có sự mỏng tường địa phương.
Bụi tròn từ φ10-26mm; thiết kế thông qua có thể được thảo luận cho hồ sơ cụ thể của bạn.
