Thông tin chi tiết sản phẩm:
|
| Kiểu hình thành: | Đường chuyền đôi bán kính, con lăn ngang dòng dưới | cuộn san lấp mặt bằng: | Máy san phẳng chính xác 7 cuộn |
|---|---|---|---|
| khán đài hình thành: | 5 thô + 3 hoàn thiện | Tube OD phạm vi: | φ10-26mm |
| Độ dày của tường: | 0,4-1,5 mm | Vật liệu trục cuộn: | 42CrMo được làm nguội + tôi luyện + làm cứng bằng HF |
| Làm nổi bật: | hình thành cuộn bán kính gấp đôi,7 Máy nghiền chính xác cuộn,Đường hình ống đường kính nhỏ |
||
Mỗi khiếm khuyết của ống bắt đầu ở phần hình thành. các nhà máy không thể ăn bằng phẳng,vật liệu thải dải ổn định trên mỗi thay đổi cuộn dây.
Dải mà đi vào phần hình thành với cuộn cuộn hoặc camber uốn cong không đồng đều, và một đường đi một bán kính tập trung biến dạng ở cạnh.,cạnh buckles trước khi hàn và may đến sai đường.
Một trình cân bằng chính xác 7 cuộn loại bỏ bộ cuộn và cấp cho dải phẳng, tạo ra một khởi động ổn định cho mỗi lần vượt qua.
Thiết kế đi ngang hai bán kính trên cơ sở cuộn ngang đường dưới tạo hình dáng của dải nhẹ nhàng, trong khi 5 đứng thô cộng với 3 đứng hoàn thành hình thành vòng dần dần mà không có sóng cạnh.
Đứng ngang được bảo vệ khỏi quá tải và trục cứng 42CrMo giữ cho đường vượt ổn định, vì vậy dải đạt đến hàn trung tâm và sẵn sàng cho sự hợp nhất đầy đủ.
| Parameter | Thông số kỹ thuật |
|---|---|
| Độ kính bên ngoài của ống | φ10 ∼26 mm |
| Độ dày tường | 0.4 ∙ 1,5 mm |
| Tốc độ sản xuất | Tối đa 90 m/min |
| Vật liệu thô | HR / CR thép carbon thấp, thép kẽm |
| Năng lượng máy hàn HF | 100 kW trạng thái rắn |
| Xây dựng khán đài | 5 thô + 3 kết thúc |
| Đứng đo kích thước | 6 ngang + 6 dọc |
| Các cuộn xếp bằng | Máy xếp chính xác 7 cuộn |
| Chiều dài cắt / độ chính xác | 4×8 m, ±3 mm |
| Dòng nước làm mát | ≥10 t/h phun + hồ bơi tràn |
| Vật liệu trục cuộn | 42CrMo đã được dập tắt và làm cứng + HF cứng |

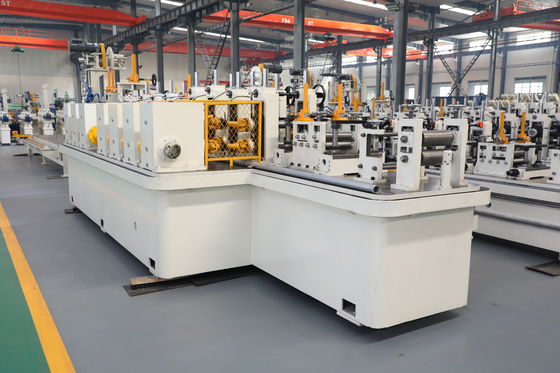

Mỗi ZY20 chạy một dòng chảy liên tục từ cuộn dây đến ống cắt hoàn thành.sau đó hình thành hai bán kính hình thành nó trong 5 thô và 3 kết thúc đứng mà không có sóng cạnh. Một máy hàn HF trạng thái rắn 100 kW nạp mỏng lớp vải dưới áp suất ép bằng một hướng dẫn lớp vải chuyên dụng, và một đơn vị tự động bên ngoài làm sạch hạt ngay lập tức.≥10 t/h phun cộng với làm mát hồ bơi tràn khóa hình dạng, đường kính được thiết lập bởi hệ thống định kích thước 6 chiều ngang + 6 chiều dọc, và đầu Turk 4 cuộn thẳng ống trước khi máy tính vi tính cắt 4 ′′ 8m chiều dài đến ± 3mm.Đứng bảo vệ quá tải và trục cứng 42CrMo giữ cho toàn bộ đường dây ổn định trong các chuyến bay dài.
Độ chính xác, đồ nội thất và ống cấu trúc, nơi hình thành ổn định và đường viền phẳng quyết định chất lượng hàn và độ tròn cuối cùng.
Kiểm tra số lần lăn và thiết kế vượt qua đầu tiên ZY20 sử dụng 7-lăn lăn và hình thành bán kính kép.và xác nhận cấu hình stand cho hồ sơ của bạn.
Các tàu ZY20 như là một gói turnkey với bố trí và bản vẽ nền tảng để bạn có thể chuẩn bị các trang web trước khi giao hàng.,Một bảo hành một năm với hỗ trợ phụ tùng thay thế bảo vệ đầu tư, và bởi vì dòng chấp nhận HR, CR và cuộn dây kẽm,bạn có thể thích nghi với sự thay đổi chi phí vật liệu và nhu cầu thị trường mà không cần tái công cụ.
Một 7-roll leveler cộng với đường đi hai bán kính và 5 + 3 đứng hình thành hình dáng dải dần.
5 đứng thô + 3 đứng kết thúc hoàn thành vòng trong các giai đoạn được kiểm soát.
Chúng phân phối uốn cong trên dải thay vì tập trung nó ở cạnh.
