Thông tin chi tiết sản phẩm:
|
| Kiểm soát đường hàn: | Hướng dẫn đường may chuyên dụng + hàn ép | Loại bỏ Burr: | Bộ phận ngoài tự động, vào/ra nhanh bằng khí nén |
|---|---|---|---|
| Tube OD phạm vi: | φ10-26mm | Độ dày của tường: | 0,4-1,5 mm |
| Tốc độ đường truyền: | lên tới 90 m/phút | ||
| Làm nổi bật: | Kiểm soát hướng nối hàn,Squeeze hàn thép ống máy,Đường ống hàn đường kính nhỏ |
||
Một mối hàn bị lệch tâm hoặc không hàn hoàn toàn là con đường nhanh nhất dẫn đến phế liệu và hỏng hóc tại hiện trường. Đối với ống có đường kính nhỏ φ10-26mm, việc giữ cho đường hàn nằm chính xác ở tâm trục ép là yếu tố quyết định tạo ra một ống tròn, chắc chắn thay vì một ống yếu, hình bầu dục.
Nếu không có bộ dẫn hướng dương, các cạnh của dải kim loại sẽ bị lệch khi tiến đến điểm hàn, do đó các trục ép sẽ gặp đường hàn bị lệch tâm và mối hàn không đều. Áp lực ép không đủ sẽ để lại các lỗ rỗng, trong khi áp lực quá lớn sẽ tạo ra bavia và làm yếu vùng hàn.
Bộ dẫn hướng đường hàn chuyên dụng giữ vị trí đường hàn qua vùng hàn, giữ cho các cạnh được căn giữa cho các trục ép.
Sau đó, quá trình hàn ép sẽ rèn các cạnh nóng chảy lại với nhau dưới áp lực được kiểm soát, hoàn thành quá trình hàn hoàn toàn mà không có lỗ rỗng hoặc bavia dư thừa.
Thiết bị loại bỏ bavia ngoài tự động làm sạch mối hàn ngay sau khi hàn, do đó ống đi vào máy định cỡ với mối hàn mịn, đều.
| Thông số | Thông số kỹ thuật |
|---|---|
| Đường kính ngoài ống | φ10–26 mm |
| Độ dày thành ống | 0.4–1.5 mm |
| Tốc độ sản xuất định mức | lên đến 90 m/phút |
| Nguyên liệu thô | Thép cacbon thấp HR / CR, thép mạ kẽm |
| Công suất máy hàn HF | 100 kW trạng thái rắn |
| Giá định hình | 5 thô + 3 tinh |
| Giá định cỡ | 6 ngang + 6 dọc |
| Trục cán làm phẳng | Máy cán làm phẳng chính xác 7 trục |
| Chiều dài cắt / độ chính xác | 4–8 m, ±3 mm |
| Lưu lượng nước làm mát | ≥10 t/h phun + bể tràn |
| Vật liệu trục cán | 42CrMo tôi & tôi ram + tôi cao tần |

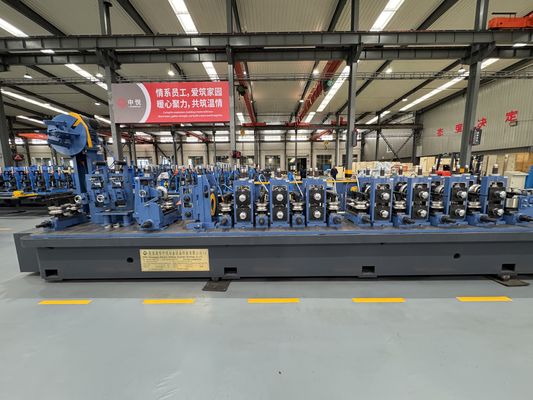

Mỗi máy ZY20 hoạt động theo một dòng chảy liên tục từ cuộn thép đến ống cắt thành phẩm. Máy tháo cuộn cung cấp dải kim loại qua máy cán làm phẳng chính xác 7 trục để loại bỏ độ cong của cuộn, sau đó máy định hình hai bán kính tạo hình nó trên 5 giá thô và 3 giá tinh mà không bị sóng mép. Máy hàn HF công suất 100 kW hàn đường nối dưới áp lực ép với bộ dẫn hướng đường hàn chuyên dụng, và bộ loại bỏ bavia ngoài tự động làm sạch mối hàn ngay lập tức. Hệ thống làm mát phun ±10 t/h cộng với bể tràn giúp cố định hình dạng, hệ thống định cỡ 6 trục ngang + 6 trục dọc xác định đường kính, và đầu máy Turk 4 trục làm thẳng ống trước khi máy cưa bay vi tính cắt các đoạn dài 4–8m với độ chính xác ±3mm. Các giá đỡ được bảo vệ quá tải và trục 42CrMo được tôi cứng giữ cho toàn bộ dây chuyền ổn định trong quá trình hoạt động dài hạn.
Ống chính xác, ống nội thất, ống kết cấu và ống mạ kẽm, nơi yêu cầu chất lượng mối hàn chắc chắn, được căn giữa là yêu cầu chất lượng chính.
Kiểm tra bộ dẫn hướng đường hàn và điều khiển trục ép — ZY20 sử dụng bộ dẫn hướng đường hàn chuyên dụng và áp lực ép có thể điều chỉnh. Khớp đường kính ngoài và độ dày thành ống với φ10-26mm / 0.4-1.5mm và xác nhận việc loại bỏ bavia sau hàn.
ZY20 được giao dưới dạng gói chìa khóa trao tay với bản vẽ bố trí và móng để bạn có thể chuẩn bị mặt bằng trước khi giao hàng. Kỹ sư dẫn đầu lắp đặt và vận hành tại chỗ đưa dây chuyền đạt sản lượng định mức, với đào tạo người vận hành để bàn giao một nhà máy đang hoạt động. Bảo hành một năm với hỗ trợ phụ tùng bảo vệ khoản đầu tư, và vì dây chuyền chấp nhận cuộn HR, CR và mạ kẽm, bạn có thể thích ứng với chi phí vật liệu và nhu cầu thị trường thay đổi mà không cần thay đổi công cụ.
Bộ dẫn hướng đường hàn chuyên dụng giữ các cạnh ở tâm trục ép trong quá trình hàn.
Các trục ép rèn các cạnh nóng chảy lại với nhau dưới áp lực để hàn hoàn toàn.
Bộ loại bỏ bavia ngoài tự động làm sạch mối hàn trước khi định cỡ.
