Thông tin chi tiết sản phẩm:
|
| Giá đỡ kích thước: | 6 ngang + 6 dọc | làm thẳng: | Đầu Turk 4 cuộn, điều chỉnh 3 trục |
|---|---|---|---|
| Tube OD phạm vi: | φ10-26mm | Độ dày của tường: | 0,4-1,5 mm |
| Tốc độ đường truyền: | lên tới 90 m/phút | ||
| Làm nổi bật: | Hệ thống đo kích thước đa giá,Máy xay thẳng đầu Turk,Máy ống thép đường kính nhỏ |
||
Vụ hàn không hoàn thành ống - phần kích thước làm. Không có đủ giá đỡ kích thước và một máy thẳng cuối cùng, ống hàn để lại đường hình bầu dục, cong hoặc không có đường kính,và không kiểm tra kích thước mà chính xác và cấu trúc người mua yêu cầu.
Một cơ thể hàn mang lại nhiệt dư thừa và căng thẳng kéo nó ra khỏi vòng trừ khi nó được dần dần thay đổi kích thước.và ống đạt được cưa đã off-spec.

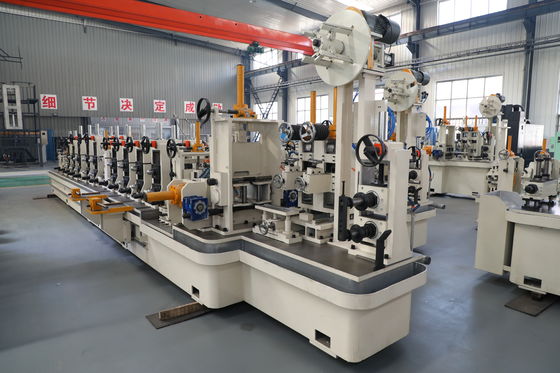

Một xe đo 6 chiều ngang + 6 chiều dọc dần kiểm soát đường kính và độ tròn hoàn thành sau khi hàn.
Một đầu Turk 4 cuộn với điều chỉnh từ trên xuống, trái sang phải và xoay thẳng ống và hướng nó chính xác vào cưa bay.
Sự kết hợp kích thước và thẳng tạo ra một ống hoàn thành ổn định, tròn, thẳng sẵn sàng để cắt ở tốc độ lên đến 90 m / phút.
| Parameter | Thông số kỹ thuật |
|---|---|
| Độ kính bên ngoài của ống | φ10 ∼26 mm |
| Độ dày tường | 0.4 ∙ 1,5 mm |
| Tốc độ sản xuất | Tối đa 90 m/min |
| Vật liệu thô | HR / CR thép carbon thấp, thép kẽm |
| Năng lượng máy hàn HF | 100 kW trạng thái rắn |
| Xây dựng khán đài | 5 thô + 3 kết thúc |
| Đứng đo kích thước | 6 ngang + 6 dọc |
| Các cuộn xếp bằng | Máy xếp chính xác 7 cuộn |
| Chiều dài cắt / độ chính xác | 4×8 m, ±3 mm |
| Dòng nước làm mát | ≥10 t/h phun + hồ bơi tràn |
| Vật liệu trục cuộn | 42CrMo đã được dập tắt và làm cứng + HF cứng |
Mỗi ZY20 chạy một dòng chảy liên tục từ cuộn dây đến ống cắt hoàn thành.sau đó hình thành hai bán kính hình thành nó trong 5 thô và 3 kết thúc đứng mà không có sóng cạnh. Một máy hàn HF trạng thái rắn 100 kW nạp mỏng lớp vải dưới áp suất ép bằng một hướng dẫn lớp vải chuyên dụng, và một đơn vị tự động bên ngoài làm sạch hạt ngay lập tức.≥10 t/h phun cộng với làm mát hồ bơi tràn khóa hình dạng, đường kính được thiết lập bởi hệ thống định kích thước 6 chiều ngang + 6 chiều dọc, và đầu Turk 4 cuộn thẳng ống trước khi máy tính vi tính cắt 4 ′′ 8m chiều dài đến ± 3mm.Đứng bảo vệ quá tải và trục cứng 42CrMo giữ cho toàn bộ đường dây ổn định trong các chuyến bay dài.
Các ống chính xác, cấu trúc và đồ nội thất, trong đó độ tròn và thẳng cuối cùng quyết định liệu các bộ phận có lắp ráp và kết thúc đúng không.
Kiểm tra số lượng giá đỡ định kích thước ZY20 sử dụng 6 giá đỡ ngang + 6 giá đỡ dọc và xác nhận một Turk head straightener được bao gồm để làm tròn và thẳng trước cưa.
Các tàu ZY20 như là một gói turnkey với bố trí và bản vẽ nền tảng để bạn có thể chuẩn bị các trang web trước khi giao hàng.,Một bảo hành một năm với hỗ trợ phụ tùng thay thế bảo vệ đầu tư, và bởi vì dòng chấp nhận HR, CR và cuộn dây kẽm,bạn có thể thích nghi với sự thay đổi chi phí vật liệu và nhu cầu thị trường mà không cần tái công cụ.
6 đứng ngang + 6 đứng dọc để điều chỉnh đường kính tiến bộ.
Nó làm thẳng ống bằng cách điều chỉnh lên xuống, trái-phải và xoay trước cưa.
Vâng, hệ thống đa đứng cộng với ống thẳng giữ cho ống hoàn thành tròn và thẳng.
