Thông tin chi tiết sản phẩm:
|
| loại hàn: | Hàn tần số cao | Ứng dụng: | Tiêu chuẩn IBR, tiêu chuẩn ISO, tiêu chuẩn EN |
|---|---|---|---|
| Loại hình thành: | Tạo hình bằng con lăn | Nguồn gốc: | thành phố Trương Gia Cảng, Trung Quốc |
| Yêu cầu đặc biệt: | có thể được thiết kế theo yêu cầu của khách hàng | ||
| Làm nổi bật: | máy tạo hình cuộn,máy làm ống |
||
3 NB Tiêu chuẩn IBR, tiêu chuẩn EN, tiêu chuẩn ISO dây chuyền máy hình ống thép
Thông số kỹ thuật của máy hình ống
1. ống O.D ((tròn):31.8 mm-88.9 mm
2Độ dày tường:1.2mm-3.75mm
3. chiều dài: 4-12m
4Tốc độ: 100 m/min
Các nhu cầu cơ bản choNgười mua:
| Dải thép | vật liệu | Thép carbon thấp, thép hợp kim thấp:,σs≤345mpa,σb≤610mpa |
| ID | Φ450 ~ Φ508mm | |
| Bệnh quá liều | Φ600~1000mm | |
| Chiều rộng | 100~280mm | |
| Độ dày | 1.2-3.75mm | |
| Trọng lượng tối đa | ≤4500KGS |
Theo nhu cầu của thị trường. chúng tôi được cung cấp các mô hình tiêu chuẩn như thổi, và đây là để tham khảo của bạn
Chỉ, phạm vi sản xuất và kỹ thuật chính có thể được điều chỉnh giả sử công ty của bạn có yêu cầu đặc biệt.
| Máy hình ống Thông số kỹ thuật | |||
| Mô hình máy xay | Phạm vi OD (mm) | Phạm vi độ dày ((mm) | Tốc độ đường dây ((m/min) |
| ZY-16 |
7.6-16 |
0.3-1.0 | 120 |
| ZY-20 | 10-25.4 | 0.3-1.5 | 120 |
| ZY-32 | 12.7-38.1 | 0.6-1.8 | 120 |
| ZY-45 | 16-50.8 | 0.7-2.0 | 110 |
| ZY-50 | 20-63.5 | 0.8-3.0 | 90 |
| ZY-60 | 25.4-76.2 | 1.0-3.2 | 80 |
| ZY-76 | 31.8-88.9 | 1.2-3.75 | 80 |
| ZY-89 | 33.4-101.6 | 1.2-4.5 | 75 |
| ZY-125 | 50.8-130 | 2.0-5.0 | 60 |
| ZY-165 | 76.2-168 | 2.0-6.0 | 50 |
| ZY-219 | 88.9-219 | 2.0-8.0 | 50 |
| ZY-273 | 89-273 | 3.0-12.0 | 40 |
| ZY-325 | 89-325 | 3.0-12.7 | 40 |
| ZY-406 | 114-406 | 4.0-16.0 | 40 |
| ZY-508 | 219-508 | 4.0-19.1 | 40 |
| ZY-610 | 273-610 | 4.0-19.1 | 40 |
| ZY-660 | 273-660 | 4.0-22 | 40 |

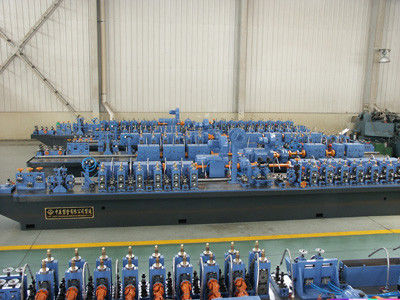

ISO Standard Steel Pipe Mill là một giải pháp sản xuất ống cỡ lớn được thiết kế để sản xuất các ống thép hàn chất lượng cao được sử dụng trong các dự án cơ sở hạ tầng, kỹ thuật cấu trúc,hệ thống truyền nước, các cơ sở dầu khí và mạng lưới đường ống công nghiệp.
Khi các dự án xây dựng và năng lượng toàn cầu tiếp tục mở rộng, nhu cầu về ống thép đường kính lớn đã tăng đáng kể.Các nhà sản xuất được yêu cầu sản xuất ống không chỉ đáp ứng các yêu cầu về độ chính xác kích thước mà còn tuân thủ các tiêu chuẩn chất lượng quốc tế như ISO, ASTM, EN, API và BS.
So với các nhà máy ống thông thường, sản xuất ống cỡ lớn mang lại những thách thức lớn hơn trong việc tạo ra sự ổn định, tính nhất quán hàn, kiểm soát kích thước và kiểm tra chất lượng.
Máy xay ống cỡ lớn của chúng tôi kết hợp công nghệ hình thành cuộn tiên tiến, hệ thống hàn tần số cao, thiết bị đo kích thước tự động,và các giải pháp kiểm tra trực tuyến để cung cấp hiệu suất sản xuất đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi.
Kết luận:Đối với các nhà sản xuất sản xuất ống thép đường kính lớn,Sự ổn định sản xuất và tuân thủ các tiêu chuẩn quốc tế là các yếu tố chính quyết định lợi nhuận dài hạn và thành công của dự án.
Sản xuất ống thép cỡ lớn liên quan đến sự phức tạp kỹ thuật cao hơn đáng kể so với sản xuất ống cỡ nhỏ hoặc trung bình.
Khi đường kính ống và độ dày tường tăng lên, tải hình tăng lên đáng kể.
Điều này có thể gây ra:
Nếu không có thiết kế thông qua cuộn phù hợp, sự nhất quán của sản phẩm trở nên khó duy trì.
Các ống đường kính lớn thường phục vụ các ứng dụng quan trọng như:
Bất kỳ khiếm khuyết hàn nào cũng có thể dẫn đến:
Các dự án hiện đại thường yêu cầu tuân thủ:
Các nhà sản xuất phải duy trì kiểm soát kích thước và tính chất cơ học nghiêm ngặt trong suốt quá trình sản xuất.
Sản xuất ống lớn sử dụng nhiều thép hơn mỗi đơn vị chiều dài.
Ngay cả tỷ lệ phế liệu nhỏ cũng có thể gây ra tổn thất tài chính đáng kể.
Kết luận:Sản xuất ống đường kính lớn đòi hỏi một hệ thống sản xuất chuyên biệt có khả năng kiểm soát hình thành, hàn, kích thước và kiểm tra đồng thời.
Nhà máy ống phù hợp với ISO của chúng tôi được thiết kế đặc biệt cho sản xuất ống thép đường kính lớn.
Thiết kế thông qua cuộn chính xác đảm bảo biến dạng vật liệu dần dần và được kiểm soát.
Lợi ích bao gồm:
Hệ thống hàn HF tích hợp cung cấp:
Điều này đặc biệt quan trọng đối với đường ống cấu trúc và đường ống truyền đường kính lớn.
Các điều khiển phần kích thước:
Kích thước chính xác cải thiện hiệu suất lắp đặt tại các trang web dự án.
Các hệ thống kiểm tra tùy chọn bao gồm:
Các hệ thống này giúp đảm bảo tuân thủ các yêu cầu dự án quốc tế.
Các điều khiển dựa trên PLC cho phép:
Điều này cải thiện hiệu quả sản xuất và giảm sự phụ thuộc của nhà khai thác.
| Parameter | Thông số kỹ thuật |
|---|---|
| Phạm vi đường kính ống | Φ114 mm Φ325 mm |
| Phạm vi độ dày tường | 3.0 mm ️ 12.7 mm |
| Loại vật liệu | Thép carbon / Thép hợp kim thấp |
| Thép hạng | Các lớp ASTM, API, EN, ISO |
| Phương pháp hàn | ERW tần số cao |
| Tốc độ sản xuất | Tối đa 60 m/min |
| Hình dạng ống | Bơm tròn |
| Hệ thống điều khiển | PLC + HMI |
| Cây cưa bay | Máy xem bay tự động |
| Các tùy chọn kiểm tra | UT / ECT / Hydro Test |
| Cung cấp điện | 380V / 50Hz / 3 pha |
| Công suất hàng năm | Tối đa 150.000 tấn |
Cấu hình máy có thể được tùy chỉnh theo yêu cầu của khách hàng và tiêu chuẩn mục tiêu.
Các ống thép đường kính lớn được sử dụng rộng rãi cho các hệ thống vận chuyển nước đô thị và công nghiệp.
Sản xuất ống cấu trúc được sử dụng trong:
Thích hợp để sản xuất các đường ống truyền được sử dụng trong các dự án năng lượng thượng lưu và trung lưu.
Được sử dụng trong các nhà máy hóa học, nhà máy điện và các cơ sở sản xuất đòi hỏi hệ thống đường ống bền.
Các đường ống thép lớn ngày càng được sử dụng trong:
Hỗ trợ các dự án vận tải, tiện ích và xây dựng đô thị trên toàn thế giới.
Các cuộn dây thép được tải lên máy mở cuộn.
Các đầu cuộn được kết hợp để cho phép sản xuất liên tục.

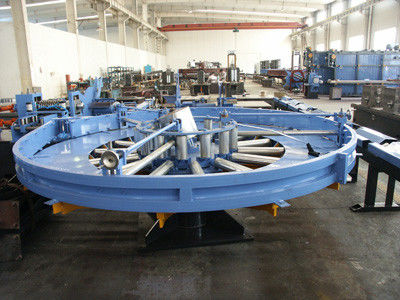

Bộ tích lũy duy trì việc cung cấp dòng không bị gián đoạn.

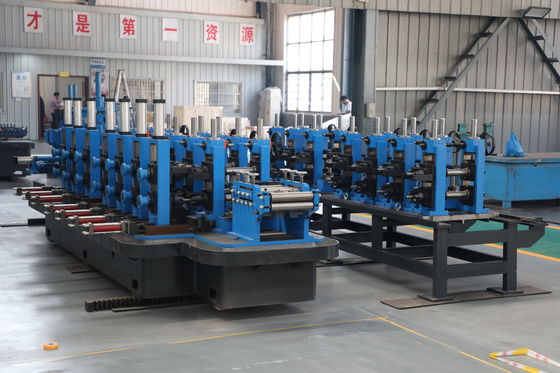

Dải băng đi qua nhiều giá đỡ hình thành và dần dần trở thành một hình dạng ống.
hàn HF nối các cạnh dải dưới điều kiện nhiệt độ và áp suất được kiểm soát.
Các hạt hàn bên trong và bên ngoài được tháo ra khi cần thiết.

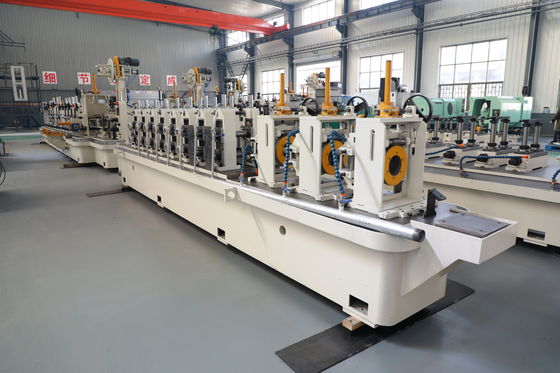

Bụi đi vào phần đo kích thước để hiệu chuẩn kích thước.
Các hệ thống thử nghiệm trực tuyến xác minh chất lượng hàn và độ chính xác kích thước.
Bơm được cắt theo chiều dài xác định.
Các đường ống hoàn thành được chuẩn bị để giao dự án hoặc chế biến hạ lưu.
Chọn một máy dựa trên kích thước sản phẩm chính và kế hoạch mở rộng trong tương lai.
Các dự án yêu cầu tuân thủ ISO, API, ASTM hoặc EN có thể yêu cầu thiết bị thử nghiệm bổ sung.
Xác định sản lượng hàng năm dự kiến trước khi chọn tốc độ sản xuất và kích thước nhà máy.
Các loại thép có độ bền cao hơn đòi hỏi các hệ thống hình thành và hàn mạnh hơn.
Nhiều dự án cơ sở hạ tầng đòi hỏi:
Chọn các hệ thống kiểm tra tích hợp có thể cải thiện khả năng cạnh tranh.
Khuyến nghị:Chọn một nhà máy ống dựa trên các yêu cầu dự án dài hạn thay vì chỉ khối lượng sản xuất hiện tại.
Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. cung cấp:
Dịch vụ của chúng tôi bao gồm:
Thiết bị của chúng tôi đã được cung cấp thành công cho khách hàng trong:
Mỗi dây chuyền sản xuất được thử nghiệm và kiểm tra trước khi vận chuyển để đảm bảo hiệu suất thực địa ổn định.
Máy thường có thể sản xuất các ống thép tròn từ Φ114 mm đến Φ325 mm tùy thuộc vào cấu hình cuối cùng.
Các thiết bị được thiết kế để hỗ trợ sản xuất theo các yêu cầu của ISO và có thể được cấu hình cho ASTM, EN, API và các tiêu chuẩn quốc tế khác.
Các ứng dụng phổ biến bao gồm truyền nước, kỹ thuật cấu trúc, cơ sở hạ tầng dầu khí, chế biến công nghiệp và các dự án năng lượng tái tạo.
Các hệ thống tùy chọn bao gồm Kiểm tra siêu âm (UT), Kiểm tra dòng Eddy (ECT), Kiểm tra thủy tĩnh, giám sát sợi hàn và hệ thống đo kích thước.
Vâng. Phạm vi đường kính, khả năng độ dày tường, tốc độ sản xuất, mức độ tự động hóa và thiết bị kiểm tra đều có thể được tùy chỉnh theo yêu cầu của dự án.
Sản xuất ống thép đường kính lớn đòi hỏi nhiều hơn chỉ đơn giản là mở rộng quy mô của một nhà máy ống tiêu chuẩn.Độ chính xác kích thước nghiêm ngặt, và tuân thủ các tiêu chuẩn quốc tế. Một Máy xay ống cỡ lớn tiêu chuẩn ISO cung cấp một giải pháp sản xuất hoàn chỉnh có khả năng đáp ứng nhu cầu của cơ sở hạ tầng hiện đại, năng lượng,và các dự án công nghiệp trong khi tối đa hóa năng suất và độ tin cậy sản phẩm.
